电动衬氟球阀

电动衬氟球阀

  • 阀门型号:Q941F46
  • 通径规格:DN15-DN300
  • 结构形式:O型、V型
  • 阀体材质:碳钢WCB、不锈钢304、316、316L等
  • 公称压力:PN10、PN16
  • 适用温度:-29~+180℃
  • 应用范围:腐蚀性介质以及强酸强碱流体等
  • 产品特点:密封性能好,耐腐蚀性强,流通能力大,使用稳定可靠
电动衬氟球阀简介:

电动衬氟球阀(耐腐蚀电动球阀)采用全氟塑料衬里工艺,由衬氟球阀与电动执行器组合而成,具有极高的化学稳定性,适用于任何强腐蚀性化学介质。由于Q941F46电动球阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚四氟乙丙烯(简称F46),故具有可靠的耐腐蚀性和密封性,在各种酸、碱、盐类等强腐蚀性介质中作开关或调节之用。

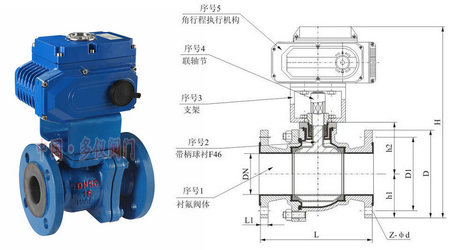

电动衬氟球阀结构
电动衬氟球阀结构图
电动衬氟球阀技术参数:

公称通径 DN15~DN300(mm)
公称压力 PN1.0、1.6MPa
连接形式 法兰
密封形式 O型、V型球型阀芯
电源电压 AC220V、AC380V、DC24(其他可定制))
适用介质 任何腐蚀性化学介质
阀体形式 直通式
阀体材质 碳钢WCB、不锈钢304、316、316L等、316L
密封材质 全衬氟
泄露量Q 零泄漏
适用温度 -29~+180℃
驱动形式 电动控制,可选防爆执行器,可带手动装置
控制方式 普通开关型、智能调节(4~20mA)

电动衬氟球阀优点:

1、耐腐蚀:阀体内腔及理体均包衬2.5-3mm厚的F46,能耐酸、碱,耐强腐蚀。
2、采用软密封阀座,密封性能好。
3、体积小,重量轻,结构简单,安装维修方便。
4、流阻小,流通能力强,流量特性好。

电动衬氟球阀零件材料:

零件名称 材料
阀体阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+氮化处理+46 304+46 316+46 316L+46
阀杆 2Cr13+46 304+46 316+46 316L+46
密封圈 PTFE、碳素纤维+PTFE
密封填料 聚四氟乙烯填料

电动衬氟球阀使用说明:

(1)使用的介质温度不能超过150℃ (介质温度短时间可到150℃,长时间的使用温度应在120℃左右),否则,阀门的各部件衬的F46易软化、变形,致使阀门关不死、泄漏量大。
(2)如遇到用户使用的介质温度,短时间温度在180℃以下,长时间温度在150℃以下,可选用另一种氟塑料一PFA,但衬PFA氟塑料的价格较贵,在配套时应事先询价。
(3)不要有负压,电动衬氟球阀应避免使用的管道内有负压,如有负压,易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳,导致阀门开启、关闭发生故障。
(4)压力、压差应控制在允许范围内。
