无滞留气动球阀Q681F-16P/R_全包卫生级气动球阀

时间:2019-06-27 22:47:56   来源:多仪阀门   点击:0

Q681F-16P/R无滞留气动球阀是一种可以满足食品、生物制药领域等各种介质特殊要求的全包型食品级球阀,其内部流道经过精密抛光和灭菌处理,主要由三部分阀壳组成,密封圈为全封闭式紧紧包裹住阀球,这样在阀芯旋转时,介质就无法进入阀体的容腔中,从而实现球阀的无滞留,具有无空间和死角的优点!广泛应用于食品、饮料加工、以及制药和化学工业领域。

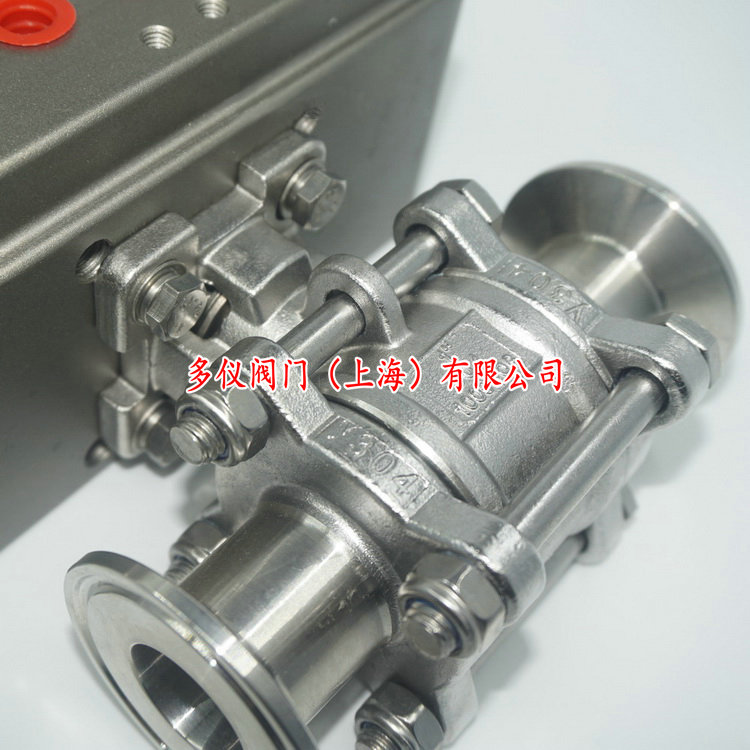

无滞留气动球阀

Q681F-16P/R无滞留气动球阀带动有贯通腔的精确制造球体,由外部四只较长螺栓从两端夹住中间阀体与阀球而成,两端为卡箍连接,方便拆卸、清洗、维修,不形成残留,通过气动执行器90度的旋转以便开启或关闭阀门,从而实现控制介质流量。

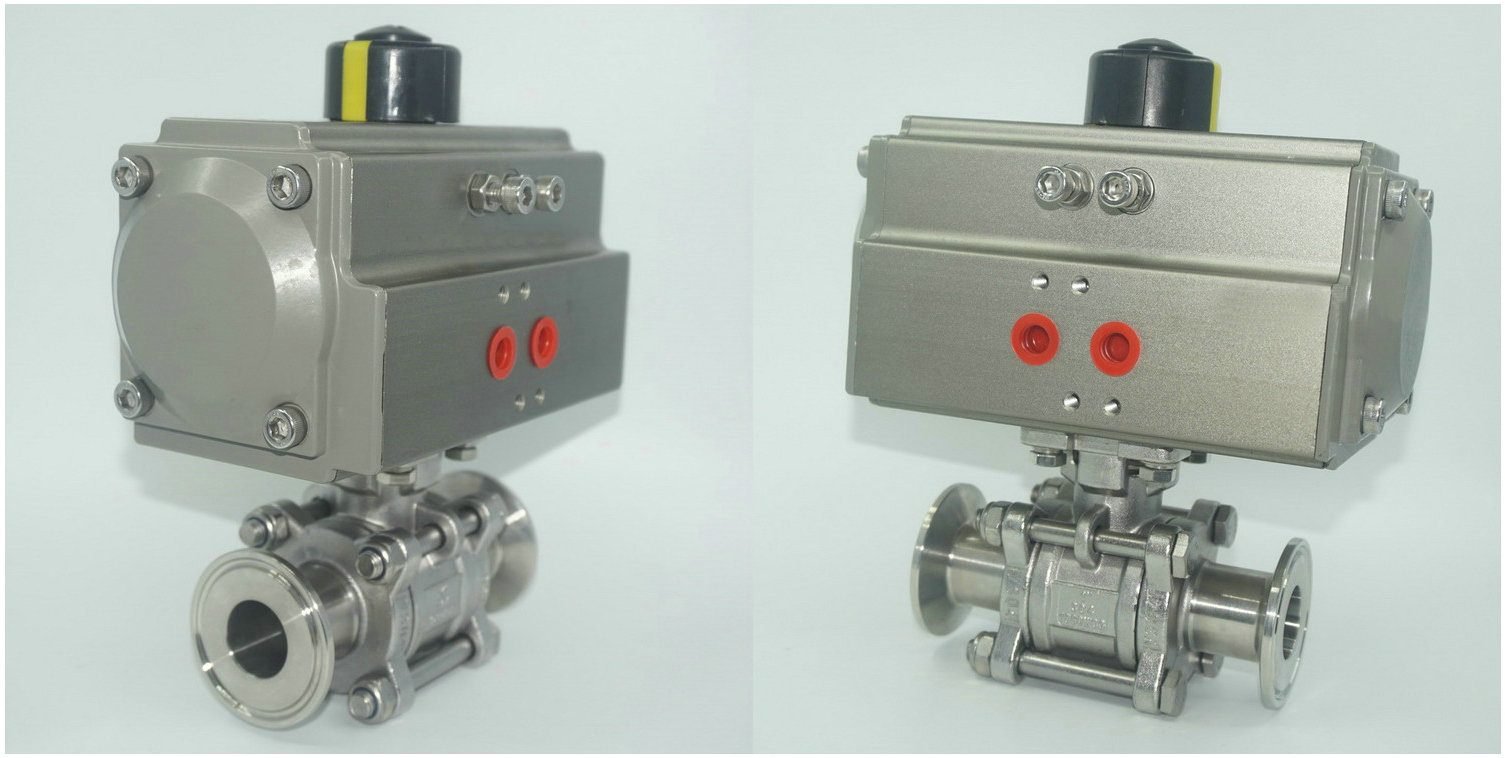

Q681F-16P气动球阀

Q681F-16P/R无滞留气动球阀技术参数:

公称通径 DN15~DN100(mm)
公称压力 1.0、1.6MPa
结构形式 三片式
阀座密封 聚四氟乙烯(PTFE)≤180℃
链接方式 卡箍快装式、焊接式、螺纹式
阀体材质 不锈钢304、316、316L
作用形式 单作用式(弹簧复位)、双作用(气开气关)
气动附件 电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀
控制方式 切断式(开关控制)、调节型(4-20mA信号实现调节功能)

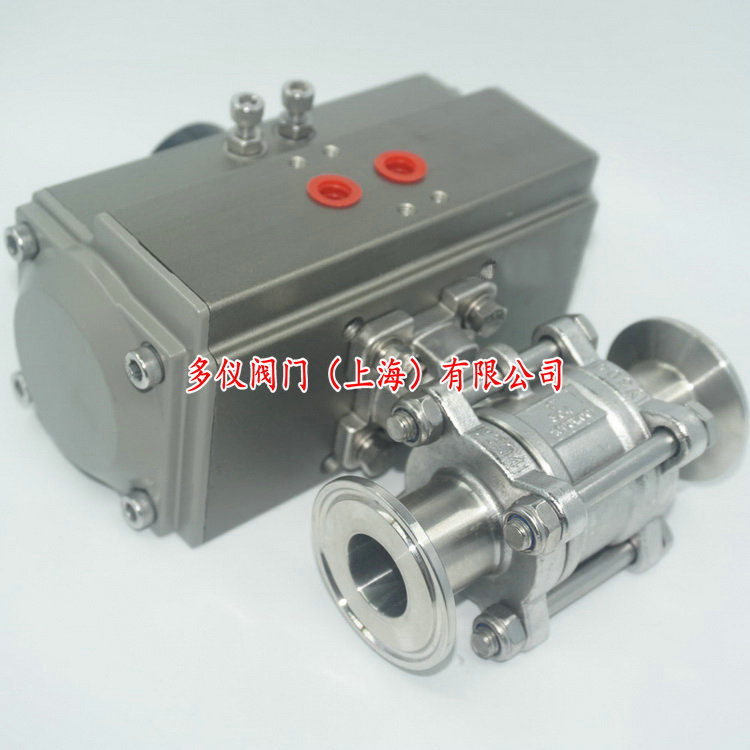

无滞留全包气动球阀

Q681F-16P/R无滞留气动球阀通俗来表达,即为两个阀座将球整个包起来,其作用是为了让整个球阀的内腔没有剩余空间,从而达到球阀内不残留介质的目的。此种球阀可以满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽就地清洗的需要,在制造加工过程中严格按FDA要求进行质量临控,是为GMP要求而制造的。
