气动法兰球阀

气动法兰球阀

  • 阀门型号:Q641F,Q641H
  • 通径规格:DN15~DN300
  • 结构形式:O型浮动直通式
  • 阀体材质:碳钢、不锈钢304、316、316L等
  • 公称压力:PN16、PN25、PN40、PN64、PN100
  • 适用温度:-40~450℃
  • 应用范围:气体、蒸汽、液体、油品、腐蚀性介质等
  • 产品特点:结构紧凑,开关速度快,流通能力大,密封性能好
气动法兰球阀概述:

气动法兰球阀具有开关速度快,流通能力大,密封性能好等特点,是由法兰式球阀与气动执行器连接组成,根据作用形式不同可分为开关型和调节型两种。气动法兰球阀打开时,阀体通道和连接管径形成一个通口,介质可毫无阻力的流过,除了用于油品、气体、液体等介质外,还适宜控制污水和含有纤维性杂质的介质。气动法兰式球阀装配上阀门定位器输入4-20mA的模拟量信号,可对球阀的阀芯开度进行0-90度的任意控制,从而达到介质流量、温度、压力等参数的比例式调节。

气动法兰球阀优点:

1,根据工况需要气动法兰式球阀可分为软密封(-30~180℃)和硬密封(-40~450℃)两种密封结构,以便在不同介质、不同温度及不同压力的场所中合理使用。
2,气动法兰球阀动力源采用的是气体,不会存在与火花接触,理论上有防爆功能,相对来说比较安全。并且如果漏气的话,气体可以直接排出,对环境没有污染,同时具有较高的安全性。
3,从阀门口径角度来说,由于扭矩力的原因,手动球阀一般只能配置口径在DN300以下的球阀,而气动法兰球阀可配置的口径较广,不仅可配置小口径球阀,也可配置口径大的球阀,气动球阀目前最高可达到DN1200口径。
气动法兰球阀可选配件:

三联件:可对气源稳压、过滤、气缸加润滑油
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)
定位器:输入4~20mA信号,实现阀门调节功能
手动机构:手操机构,可实现手动开或关阀
调节型附件:电气定位器、气动定位器、电气转换器。
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

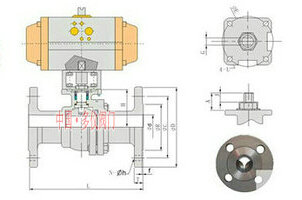

气动法兰球阀结构图
气动法兰球阀结构图
气动法兰球阀参数说明:

公称通径DN15~DN300(mm)
公称压力PN1.62.54.06.410.0 MPa
连接方式法兰式
驱动形式压缩空气4-7bar
温度范围
软密封:-30~180℃;硬密封:-40~450℃
动作范围0~90度
阀体材料碳钢、不锈钢304、316、316L等
适用介质水、蒸汽、液体、油品、腐蚀性介质等
控制方式开关切断式,调节型(定位器4-20mA模拟信号)
作用形式单作用弹簧复位(常开型,常闭型),双作用(气开气关)
