电动V型球阀

电动V型球阀

  • 阀门型号:VQ947F,VQ947H
  • 通径规格:DN25~DN300
  • 结构形式:V型球芯
  • 阀体材质:铸钢WCB、不锈钢304、不锈钢316
  • 公称压力:PN10、PN16、PN25、PN64
  • 适用温度:-40℃~450℃
  • 应用范围:油品、粘性流体、浆料、含纤维及粉粒状介质
  • 产品特点:剪切功能,使用范围广,具有可靠的调节控制能力
电动V型球阀概述:

电动V型球阀是一种球芯为V型结构的高性能V型调节阀,它的V型开口可与阀座流道形成各种不同的V型角度,实现对管路介质各项参数的比例式精准调节。电动V型调节球阀关闭时,V型切口能够轻松切断管道内的各种纸浆或纤维等粘稠介质,有效保证管路的流通,又能防止球阀球芯卡死的现象。电动V型球阀调节流量有近似等百分比或者线性的流量特性,V型口角度可定制,满足更精确的截断特性和控制功能。

电动V型球阀分类
电动法兰V型球阀                                                                                                     电动对夹式V型球阀


电动V型球阀优点:    电动V型球阀工作原理动态图

1、电动V型球阀的V型缺口球芯与金属阀座之间具有极佳的剪切功能,特别适用于含纤维质流体、微小固体颗粒、料浆类流体等介质的工业管道中做自控调节和切断控制。
2、电动V型调节阀可调范围较广,有近似等百分比或者线性的流量特性,还具有可靠的定位能力。
3、电动V型调节球阀特有的V型阀芯结构改善了传统球阀的控制性问题,使介质流量通过V型阀芯开口之间的开度得到了更精密的控制。

电动V型调节阀技术参数:

公称通径 DN25~DN300(MM)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 法兰式连接
阀芯结构 V 型缺口阀芯
动作范围 0-90度
流量特性 近似等百分比、直线特性
泄露量Q
软密封:零泄露;硬密封:≤额定Cv×0.001%
开关时间 8秒-15-30秒-60秒(可根据要求定制)
阀体材质 碳钢WCB、不锈钢304、不锈钢316
适用温度 软密封:-29~+150℃ 硬密封:-150~+450℃
作用形式 智能调节型(4~20mA模拟量信号控制)无源触点信号

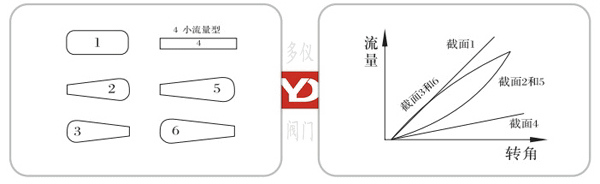

电动V型球阀流道的截面形状及流量特性示意图:

电动V型球阀流量特性示意图

电动V型球阀流量特性:

公称通径(mm) 25 50 100 125 150 200 250 300
流量系数(Kv) 30 90 387 600 965 1567 2400 3900
