气动球阀

多仪阀门球阀气动球阀系列

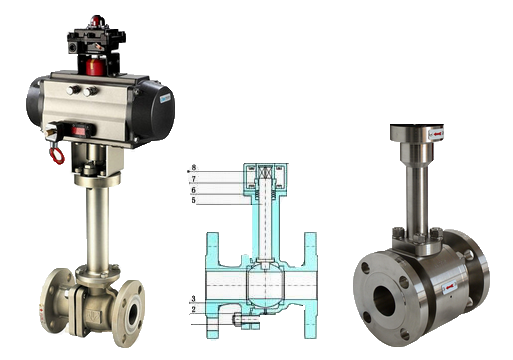

气动低温球阀

气动低温球阀

  • 阀门型号:DQ641F,DQ641H
  • 通径规格:DN15~DN300mm
  • 结构形式:O型直通
  • 阀体材质:不锈钢
  • 公称压力:1.0、1.6、2.5、4.0、6.4、10MPa
  • 适用温度:-40℃~ -196℃
  • 应用范围:低温和深冷介质
  • 产品特点:适用于不同的温度和介质,最低温度为-196℃
气动低温球阀概述:



气动低温球阀指使用介质温度在-40℃~ -196℃的球阀,用于低温和深冷介质的管理系统中。阀门整体均经过特殊的低温处理,确保材料的低温性能,在低温工况中运行时,不会因为温度变化造成变形而导致泄漏。气动低温球阀阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果。长颈的颈长可根据使用温度和保冷材料的厚度,来选择不同的长度。
1-1F601152600b4
气动低温球阀应用:



气动低温球阀适用于各种低温介质的工况里,用于截断或接通管路中的介质,选用不同材质,可分别适用于不同的温度和介质,最低工作温度为-196℃,使用介质通常为液氦、液氢、液化天然气、液氮、液氧等低温流体。

气动低温球阀参数:


公称通径DN15~DN300(mm)
公称压力1.0、1.6、2.5、4.0、6.4、10MPa
连接形式法兰式
结构形式加长杆
驱动形式压缩空气4-7bar
动作范围0~90°
阀芯结构O型阀芯
阀体材质不锈钢
密封材料软密封
使用介质液化天然气、液氮等低温流体
控制方式开关式(快速两位切断)、调节型(阀门定位器4~20mA信号)

气动低温球阀可选功能:

驱动方法压缩空气(可带手轮)
供气压力0.4-0.7mpa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式
单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)
可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
