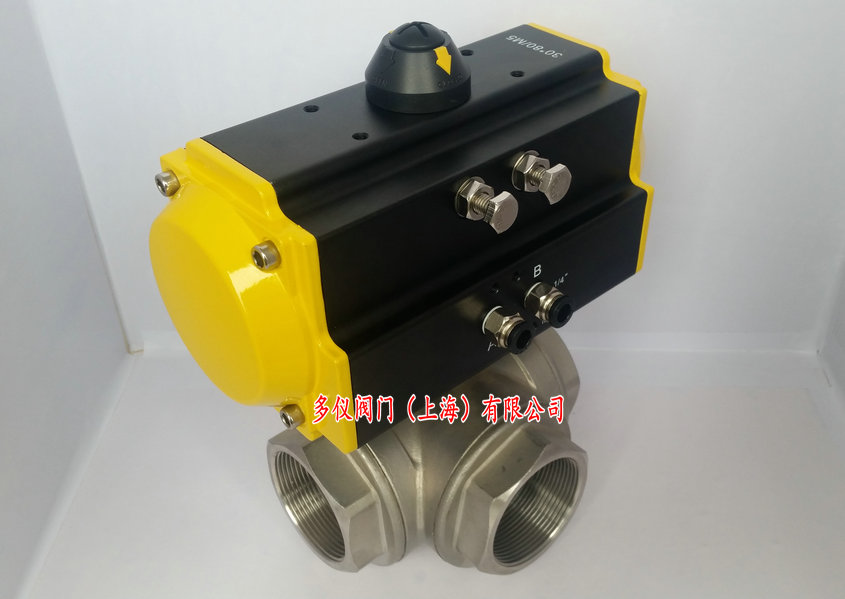

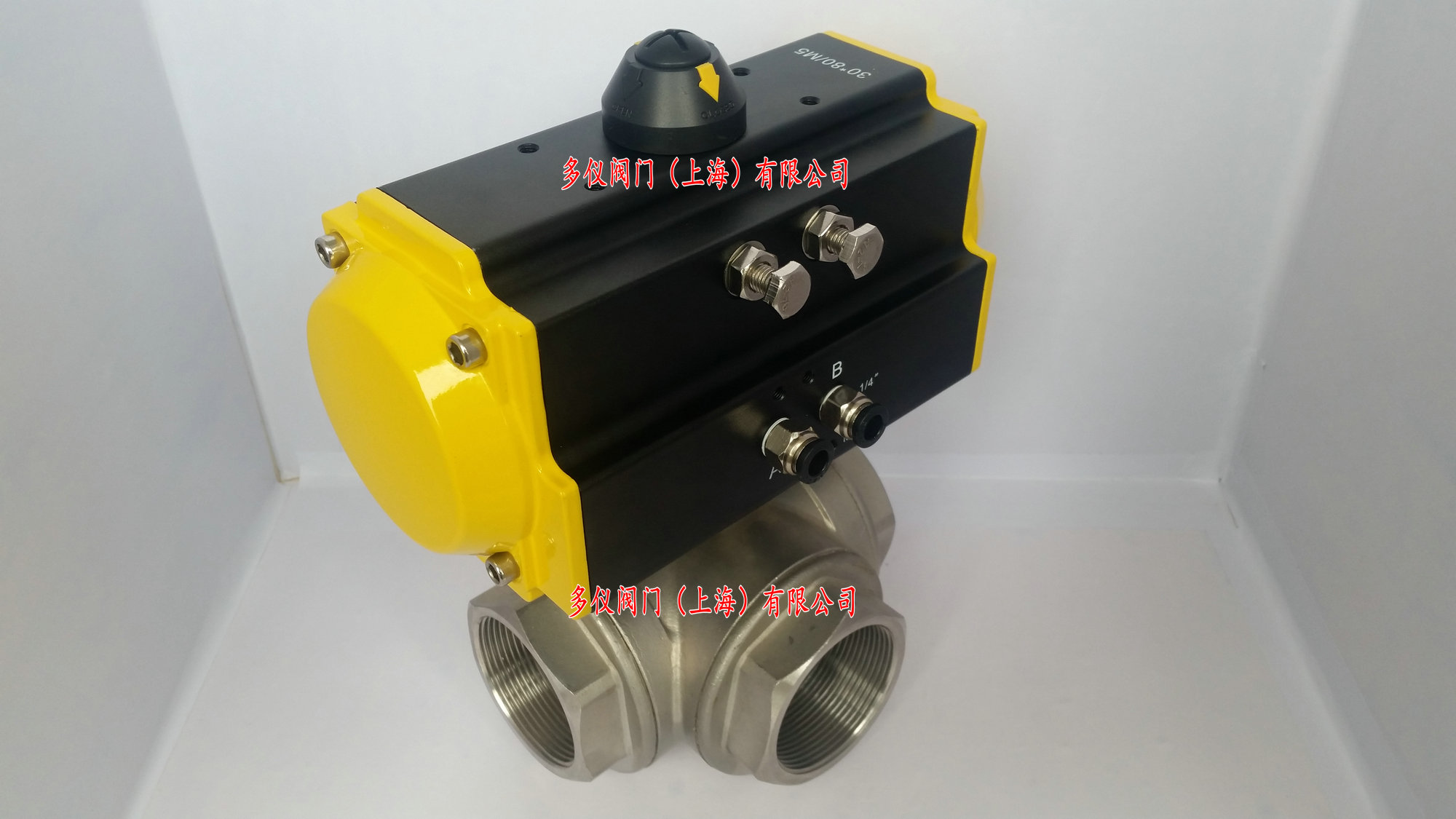

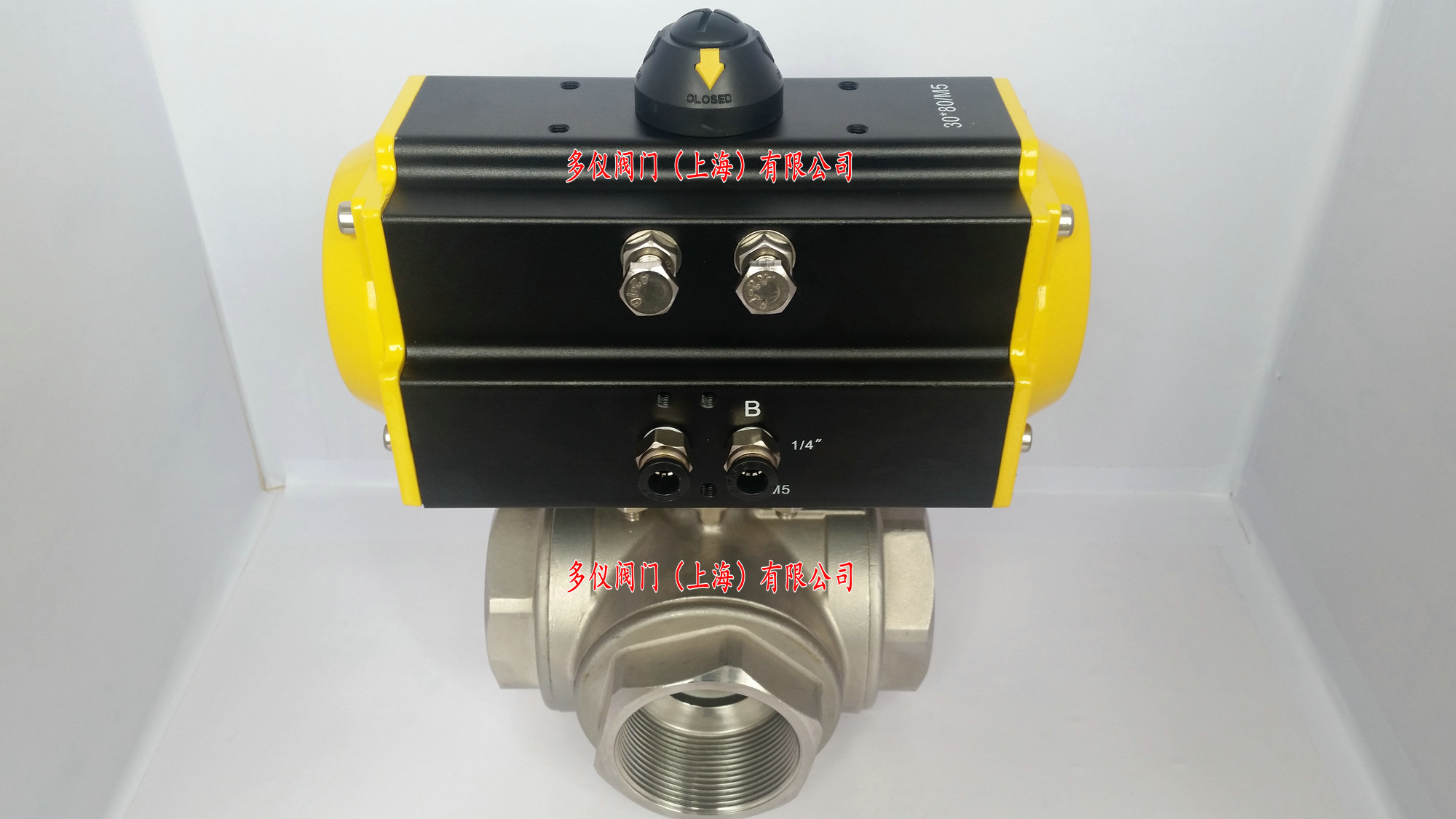

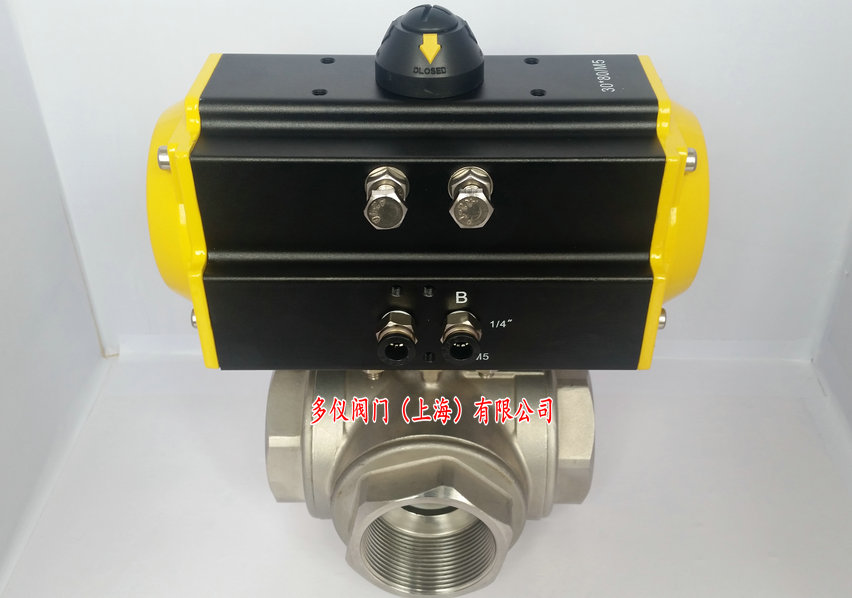

内螺纹气动三通球阀Q614F(Q615F)-16P图片

时间:2018-09-05   来源:多仪阀门   点击:

内螺纹气动三通球阀Q614F(Q615F)-16P是一种体积小,结构简单的三通旋转阀,分为L型、T型,能实现:换向、分流、合流、混流作用。采用不锈钢材质(304、316、316L)整体精铸阀体,密封材料有PTFE、PPL、合金,适用于压力≤2.5MPa,温度在180-380度范围的水、油品、气体及某些腐蚀性液体等介质。


内螺纹气动三通球阀具有一阀多用的特点,任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。且密封性能好,通常采用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。装配上阀门定位器,还可以根据相关信号,调节阀门的开度大小,达到对管道介质的流量控制。

内螺纹气动三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。(如下图)

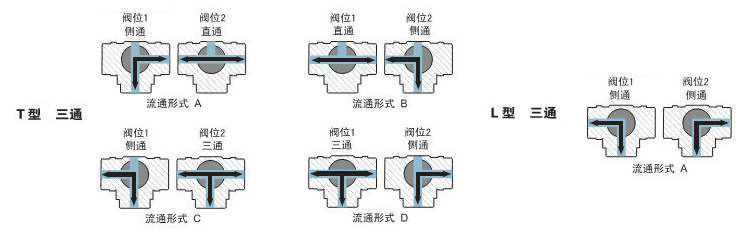

丝扣三通气动球阀流向图

内螺纹气动三通球阀Q614F(Q615F)-16P型号含义说明,Q614F中4为L型三通球阀,二Q615F中的5为T型三通球阀。整体型号理解:Q球阀,6气动,1螺纹,4 L型,5 T型,F密封四氟,16压力16公斤,P阀体材质为不锈钢。(参阅 球阀型号编制说明
