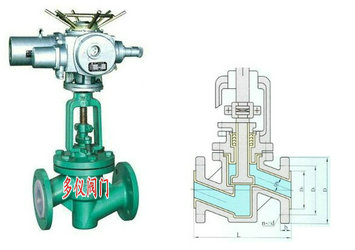

电动衬氟截止阀

电动衬氟截止阀

  • 阀门型号:J941F46
  • 通径规格:DN15~DN300
  • 结构形式:直通式
  • 阀体材质:碳钢WCB、不锈钢304、不锈钢316、316L
  • 公称压力:PN6、PN10、PN16
  • 适用温度:≤120℃
  • 应用范围:化工、电子、环保、石化、原油和天然气等
  • 产品特点:强度高、耐腐蚀性能好,结构紧凑,使用安全
电动衬氟截止阀概述:

电动衬氟截止阀(J941F46)是一种强度高、耐腐蚀性能好的防腐阀门,主要用于控制各种不同温度的含有腐蚀性介质的管道中,做开关切断使用。电动衬氟截止阀阀外壳体采用熔模精密铸造,阀内腔、阀体、阀盖、阀瓣等(即会与化学介质接触的地方)部件均选用优良的耐腐蚀材料(氟塑料)作为衬里或包覆材料,采用模压衬里成型工艺技术,使阀门既有金属的强度有又耐腐蚀的特性。电动衬氟截止阀不适合用于流量调节,以免管道介质的压力流冲破坏密封面。
电动衬氟截止阀结构图
电动衬氟截止阀结构图
电动衬氟截止阀特点:

1、阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度的流体管路,具有强度高、耐腐蚀性能好的特点。
2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
3、保证管路介质绝对不与阀门壳体材料直接接触,耐腐蚀性能极好,是化工、制药、电子、环保、石化、原油和天然气等输送腐蚀性液体管道的理想用阀。

电动衬氟截止阀技术参数:

公称通径 DN15~DN300(MM)
公称压力 PN0.61.0、1.6MPa
连接形式 法兰式连接
结构形式 直通、直流、角式
驱动形式 电动控制(电源压力)
阀体材质 碳钢WCB、不锈钢304、不锈钢316316L
适用温度 ≤80℃、≤100℃、≤120℃(按照衬里材料)
衬里形式 完全包覆氟塑料
适用介质 各种含有腐蚀性介质的液体以及气体
控制方式 开关型(开关两位切断控制),可选防爆型,带手动装置

电动衬氟截止阀使用说明:

1、电动衬氟截止阀法兰盖板不能随意打开,除非已准备与管路连接,否则PTFE法兰面可能因温差、异物造成磕碰划伤或扭曲变形而影响密封,如因检验需要而移动盖板,也必须待检验后速将盖板重新复位,以保护PTFE法兰面。
2、衬氟截止阀与管路连接时,一般并不再单独使用垫片,但与异种材料(金属面等)法兰面相接时,应采用适当垫片,以保护PTFE法兰面。
3、在系统使用中,如在较高温度下发生泄漏,应首先将系统温度降至室温后,再查明原因,进行维修。
4、不允许在衬氟截止阀上做任何高温焊接工作,以免造成衬里层的永久损害。
5、不适合用在含有颗粒状的管道介质里,以免密封面被刮伤或刮坏,从而导致阀门泄露而产生危险。
