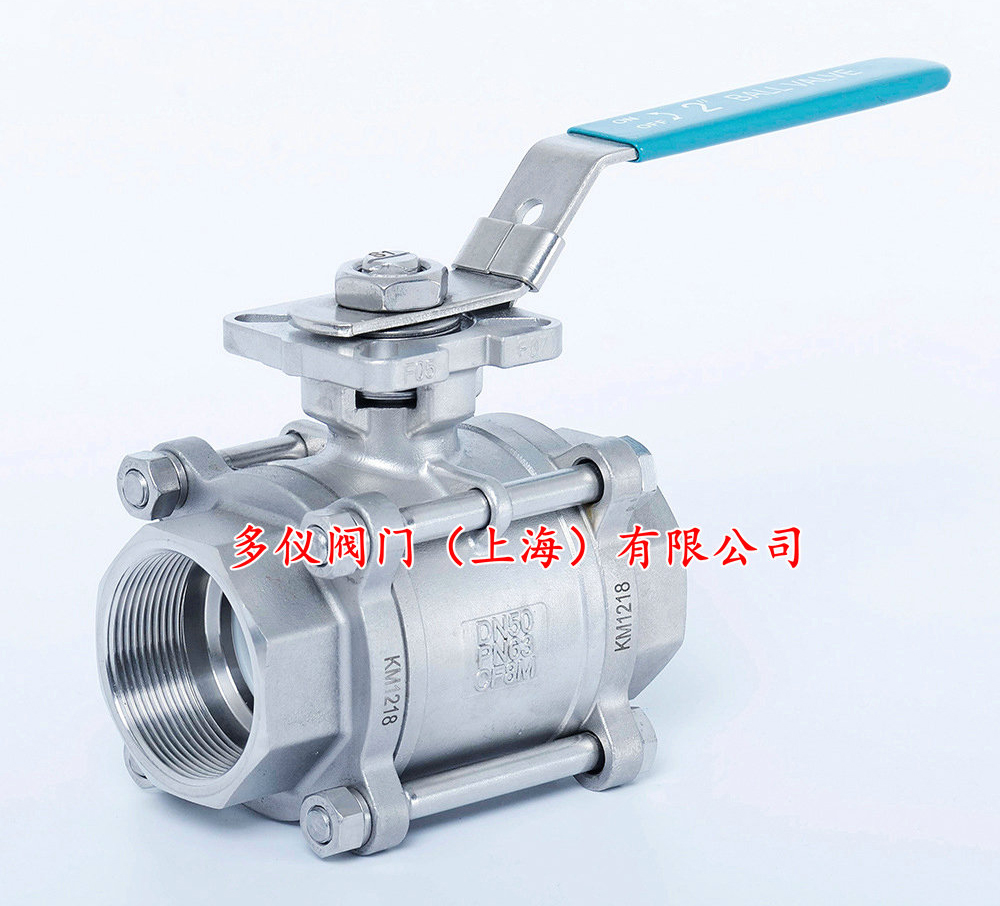

三片式内螺纹球阀Q11F-16P_高平台三片式球阀

时间:2020-08-24   来源:多仪阀门   点击:

高平台三片式内螺纹球阀Q11F-16P采用三部分结构组成,主要由中间主阀体与左右副阀体,再通过四根螺栓连接起来,具有安装拆卸方便的优点,当阀门出现故障或需要维修时,无需拆卸管路,即可将中间阀体部分取出维护或更换,不仅降低了成本,且大大提高了工作效率,对于空间狭窄或相对苛刻的工况当中,是很好的选择产品。

高平台三片式内螺纹球阀

三片式内螺纹球阀Q11F-16P不仅安装及拆卸方便,且按照ISO5211制造标准,采用高平台球阀结构,无需安装阀门支架,可在自带平台上,直接装配手动,电动,气动等执行机构,免去了支架节约成本,提高生产效率,而且大大提高阀门与执行器之间的稳固性。


公称通径 DN8~DN100(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
结构形式 三片式
阀座密封 PTFE、RPTFE、PPL、PEEK
连接方式 内螺纹
阀体材质 不锈钢304、316、316L(CF8,CF8M,CF3M)
球芯材质 不锈钢304、316、316L(CF8,CF8M,CF3M)
适用介质 液体、油、空气和腐蚀性介质等
驱动形式 手动、电动、气动(自控系可选开关、调节型、防爆型)

三片式内螺纹球阀Q11F-16P全体采用优质不锈钢材料精密加工,密封采用优质PTFE聚四氟乙烯,具有很好的密封效果,和耐腐蚀性特点。由于便于拆分,左右副阀体焊接完毕后可以方便更换阀座密封圈,在开关比较频繁,磨损较快的工况可以优先选用三片式球阀。
