气动薄膜角式调节阀工作原理图

时间:2017-04-24 15:31:53   来源:多仪阀门   点击:0

气动薄膜角式调节阀特别有利于高压降、高粘度、含有悬浮物和颗粒状物质流体的调节,它可以避免结焦,粘结和堵塞等现象发生,也便于清洗和自净。气动薄膜角式调节阀可用于90度弯接头处,由于阀体无死角,便于吹扫,维护简单而广泛应用。
气动薄膜角式调节阀阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,一般使用于底进侧出的场合,因为这样可使调节有较好的稳定性。

气动薄膜角式调节阀工作原理:

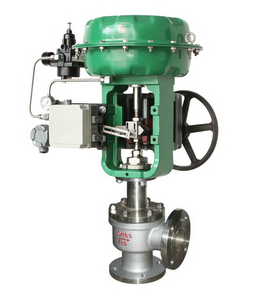

气动薄膜角式调节阀主要由气动薄膜多弹簧执行机构和角形阀组成,以压缩空气为动力源,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件,接受调节部位相关信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。以等百分比特性为最优,其调节稳定,调节性能好。

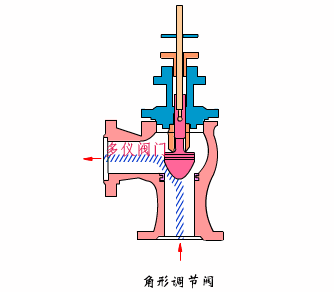

气动角式调节阀工作原理图

一般情况下,角型调节阀均采用正向安装,即底进侧出,只有在高压差场合和高粘度、易结焦、含悬浮颗粒物介质的情况下,才推荐反向安装,即物料侧进底出。角型调节阀反向使用的目的,是为了改善不平衡力和减少对阀芯的磨损,同时也有利于高粘度、易结焦和含悬浮颗粒物介质的流动,避免结焦和堵塞。
