不锈钢气动闸阀

不锈钢气动闸阀

  • 阀门型号:Z641H,Z641W
  • 通径规格:DN50~DN800
  • 结构形式:直通式
  • 阀体材质:不锈钢304、316、316L
  • 公称压力:PN16、PN25、PN40、PN64
  • 适用温度:-29℃~550℃
  • 应用范围:空气、水、蒸汽、油及硝酸、醋酸等
  • 产品特点:磨擦力小,方向不受限制,不扰流、不降低压力
不锈钢气动闸阀简介:

气动不锈钢闸阀Z941H-主要由不锈钢法兰闸阀与气动执行机构与组成,阀体、阀盖、闸板、闸杆等相关部件均为不锈钢材质,阀座密封面可分为聚四氟乙烯、不锈钢或硬质合金,填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。不锈钢气动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

不锈钢气动闸阀特点:

1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

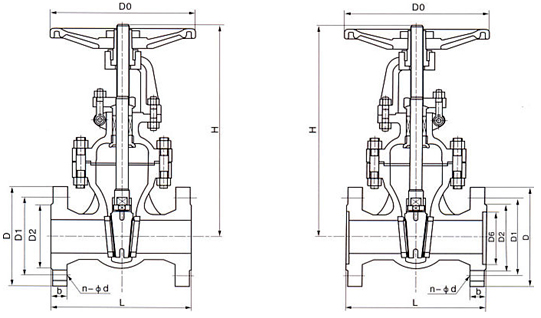

不锈钢法兰闸阀

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、介质流动方向完全不受限制,不扰流、不降低压力,介质可从闸阀的两侧任意方向流过、均能达到使用的目的,特别适用于介质流动方向可能改变的工况管路中。

不锈钢气动闸阀参数说明:

公称通径 DN50~DN800(mm)
公称压力 PN1.6、2.5、4.0、6.4MPa
阀体材质 不锈钢304、316、316L
控制方式 气动控制(气源驱动)
温度范围 -29℃~550℃
供气压力 双作用:2-8bar/单作用:4-8bar
作用方式 双作用活塞式、弹簧复位式
适用介质 空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
