阀门图例符号大全|管道、管件图形代号

时间:2019-10-10   来源:多仪阀门   点击:

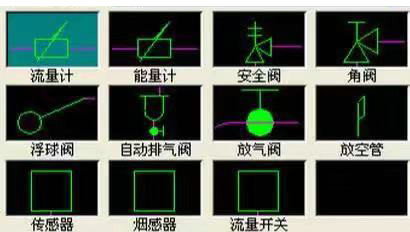

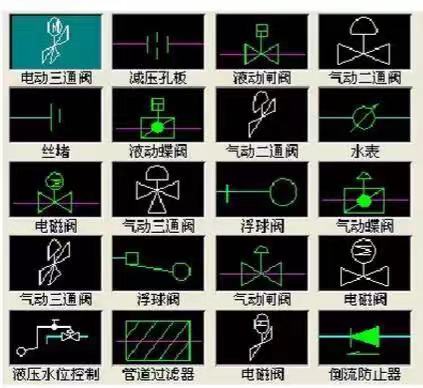

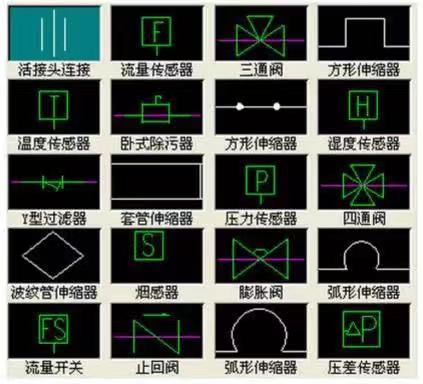

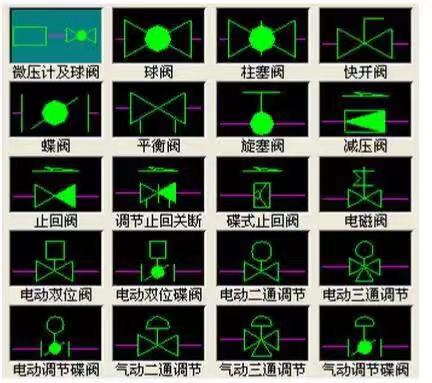

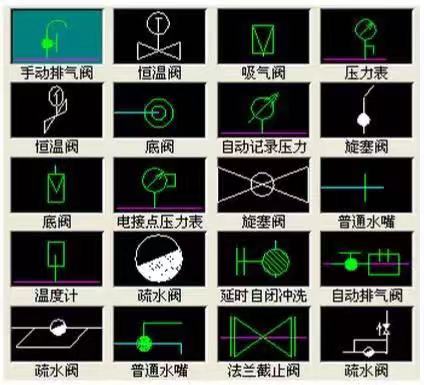

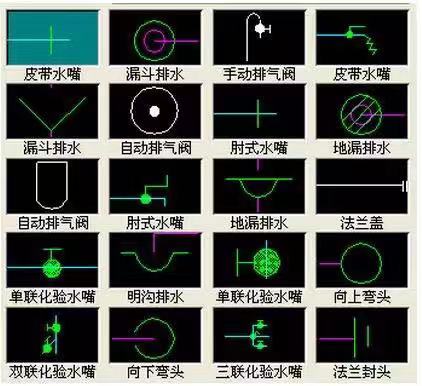

阀门图例是工业管道中,用于作为设计、施工等及其重要的参考资料,它是采用较为简单的绘图方式,将阀门或管件配件用简洁的图形描绘出来并进行标注,主要起到一个示意、标准的作用,一般来说,阀门图例的差异都不大,但也会存在一定程度上的区域性差别。

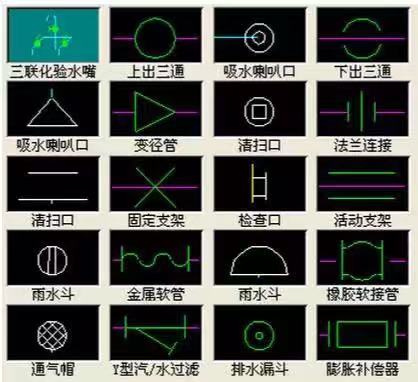

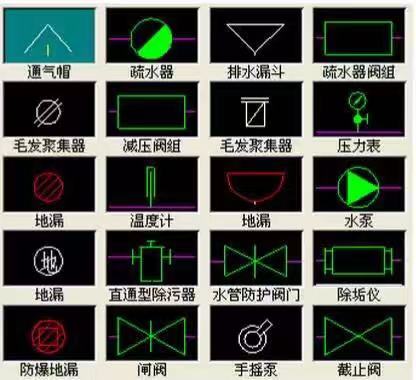

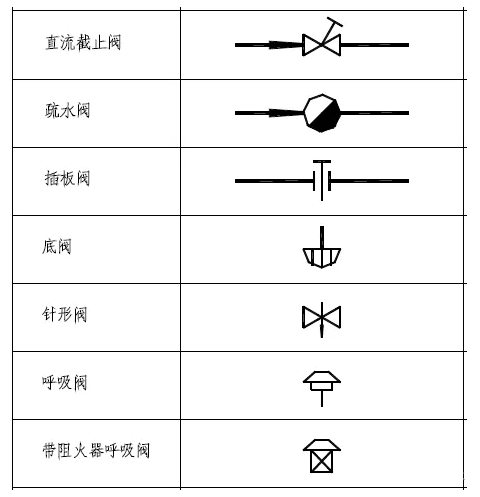

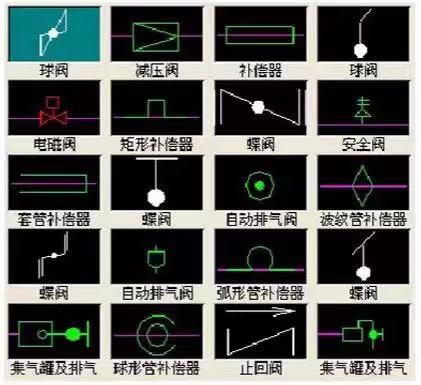

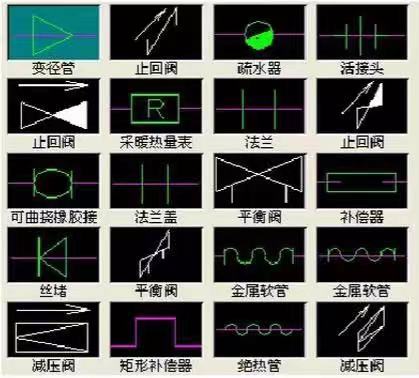

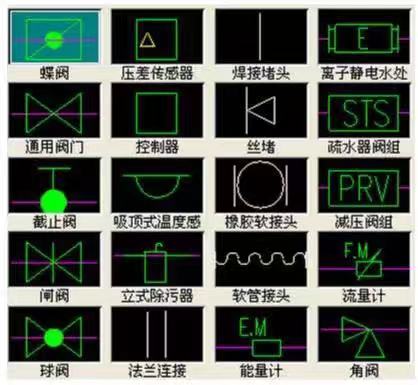

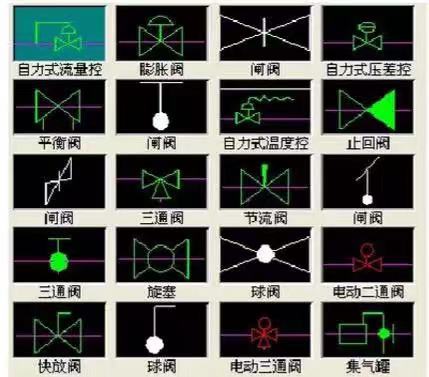

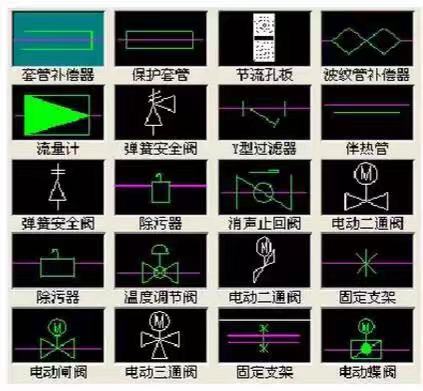

阀门图例
阀门图例

阀门图例 阀门图例

阀门图例 阀门图例

阀门图例 阀门图例

阀门图例 阀门图例

阀门图例 阀门图例

阀门图例 阀门图例

注:阀门图例应以图样表示,不得以文字代替绘图。在绘图过程中,如果同一阀门符号表示的阀门用途不同时,可在图形右下角用大写英文名称的字头表示。如必须对某部分进行说明时,说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明,局部问题应注写在本张图纸内。
