气动薄膜角式调节阀

气动薄膜角式调节阀

  • 阀门型号:ZMAS、ZMBS
  • 通径规格:DN20~DN200mm
  • 结构形式:角形单座铸造阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16、PN40、PN64
  • 适用温度:-196℃-450℃(具体见产品详情)
  • 应用范围:高粘度、含有悬 浮物和颗粒状物质
  • 产品特点:可避免结焦、堵塞,便于自净与清洗,用于90度弯接头处
气动薄膜角式调节阀概述:

ZMABS气动薄膜角式调节阀适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的场合,主要由气动薄膜多弹簧执行机构和角形阀组成,阀芯采用顶导向结构,具有体积小、重量轻、流路简单、阻力小、易于冲洗的特点。气动薄膜角式调节阀广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。

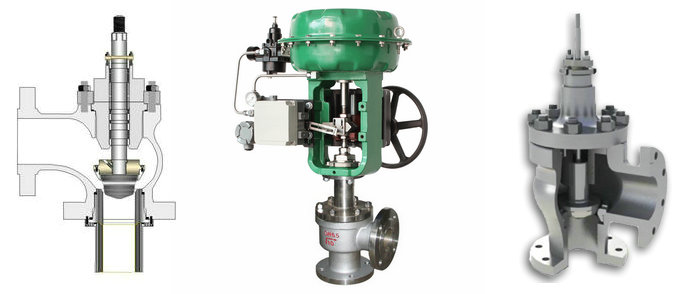

气动角式调节阀结构图

气动薄膜角式调节阀特点:

气动薄膜角式调节阀特别适用于允许泄露量小,阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的调节,可避免结焦、堵塞,便于自净与清洗,本产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列,适用流体温度可在-196℃-+450℃范围之间,流量特性为线形或等百分比,多种规格可供选择。【 查看       气动薄膜角式调节阀工作原理动态图

气动薄膜角式调节阀参数:

阀体
形      式 角形单座铸造球型阀
公称通径 20、32、40、50、65、80、100、1 25、150、200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式 角型铸造阀

阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢(304、316、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动薄膜角式调节阀执行器:

执行机构
型      式 ZHA/B多弹簧薄膜执行机构
型      号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
弹簧范围KPa 20-100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140-400KPa
气源接口 RC1/4"
环境温度 -30-70℃

阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

相关产品:电子式电动角式调节阀
