电动高压截止阀

电动高压截止阀

  • 阀门型号:J961H,J961W,J961Y
  • 通径规格:DN10-DN100
  • 结构形式:直通
  • 阀体材质:铸钢、铬钼钢、不锈钢
  • 公称压力:PN160-PN320
  • 适用温度:-29℃-550℃
  • 应用范围:石油、化工、钢铁、化肥、电力行业等
  • 产品特点:密封性能好,耐磨、抗擦伤性能好,耐高温高压
电动高压截止阀简介:

电动高温高压截止阀又称电站截止阀,适用于火力电站各种系统的管路上,切断或接通管路介质。与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。电动高压截止阀采用对焊的连接方式与管道进行焊接,适用于公称压力为PN16~32MPa,工作温度≤550℃的高温高压工况场合中,主要用于钢铁、化工 、冶金 、火力电站等各种系统的管路中,做切断或接通管路介质,除就地操作外,还可进行远距离操作。

电动高压截止阀性能特点:

1、高压电动截止阀采用压力自紧式密封,阀体支管两端为焊接连接。
2、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
3、阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
电动高压截止阀设计标准:

设计与制造 GB/T12234 ASMEB16.34
结构长度 JB/T3595
接口连接尺寸 JB/T3595 GB/T12224
检验与试验 JB/T3595 MSS SP61
压力与温度基准 JB/T3595 ANSI B16.34
电动高压截止阀结构

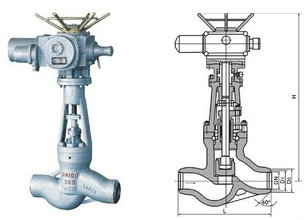

电动高压截止阀结构图
电动高压截止阀参数:

公称压力 PN16.0-32.0Mpa
公称通径 DN10-DN100
阀体形式 高压锻造阀
阀芯形式 柱塞式
主要材质 铸钢、铬钼钢、不锈钢
适用温度 -29℃-550℃
连接形式 焊接式 (对焊、承插焊)
应用行业 石油、化工、制药、化肥、电力行业等

电动高压截止阀性能规范:

实验压力 公称压力(MPa)16. 20. 25. 32
强度试验 24.0   30.0   37.5   48.0
密度实验 17.6   22.0   27.5   35.2
工作温度 ≤550℃
适用介质 水、蒸汽、油品、腐蚀性介质
