电动波纹管截止阀

电动波纹管截止阀

  • 阀门型号:WJ941H、WJ941W、WJ941Y
  • 通径规格:DN15-DN300
  • 结构形式:波纹管结构
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN10、PN16、PN25、PN40
  • 适用温度:-40℃~450℃
  • 应用范围:蒸汽、易燃易爆、导热油、有毒介质等
  • 产品特点:双重密封,性能更可靠,零泄漏
电动波纹管截止阀概述:

电动波纹管截止阀采用双重波纹管密封结构,具有无外漏又无内泄的特点,适用于蒸汽、易燃、易爆、导热油、高纯度、有毒介质的高危场所。电动波纹管截止阀与普通截止阀相比,在高温情况下,阀杆不与介质接触,确保阀杆零泄漏,同时保证足够的强度和韧性,使用寿命更长,可以开关上万次。

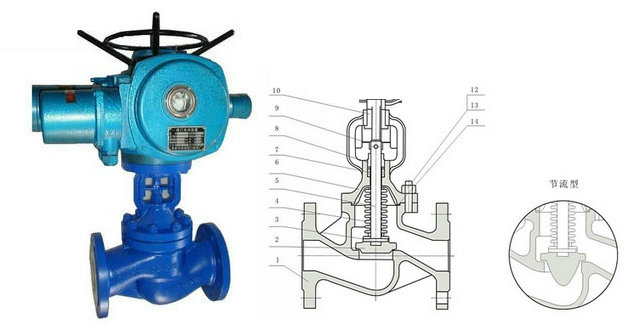

电动波纹管截止阀结构

电动波纹管截止阀特点:

1、采用波纹管密封结构,改动密封为静密封,密封性能大大提高。
2、实现了双重密封,不锈钢波纹管保护密封,阀杆填料保护密封,若波纹管失效,阀杆填料也会避免泄漏。
3、阀门在高温高压、介质渗透强的情况下无泄露。
4、阀门的外密封采用波纹管密封和石墨、不锈钢垫片密封,密封可靠,长久使用可不用更换密封填料。
5、阀门即无外漏又无内泄现象,降低能源损失,提高工厂设备安全。

电动波纹管截止阀参数:


公称通径 DN15~DN300(MM)
公称压力 PN1.0、1.6、2.5、4.0MPa
连接形式 法兰式连接
结构形式 直通式
驱动形式 电动控制(电源压力)
阀体材质 碳钢WCB、不锈钢304、不锈钢316、316L
适用温度 -40℃~450℃
密封形式 波纹管密封
适用介质 蒸汽、易燃易爆、导热油、有毒介质等
控制方式 开关型(开关两位切断控制),可选防爆型,带手动装置

电动波纹管截止阀与普通截止阀的区别:

电动波纹管截止阀采用用可以拉伸和压缩的密闭波纹管来代替填料密封,可有效的防止填料损耗引起的外泄漏,一般用于渗透性较强的介质输送,比如氢气系统上的阀门,只要波纹管不损坏一般没有外漏;而一般截止阀用填料来进行密封,容易出现泄漏,普通截止阀用填料密封,阀杆和填料间会滑动,在低温下容易泄露(阀芯)。
