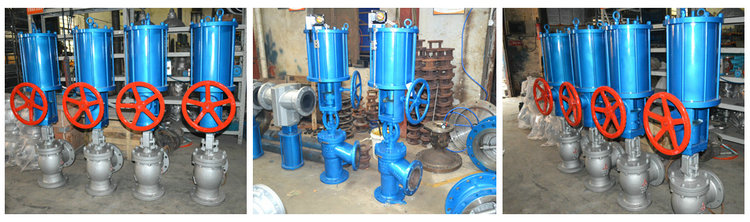

气动带手动角式截止阀图片
时间：2017-06-12 18:22:38 来源：多仪阀门 点击：0次
气动带手动角式截止阀是由气动执行器与角式截止阀及手动装置连接组成，主要用来接通或截断管路中的介质，一般不用于调节流量。气动角式截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道，客户可根据工况要求进行选择（防爆型或者普通型）。
气动角式截止阀特点及应用：
气动角式截止阀的进出口通道不在同一方向上而成90°直角，流体通过阀门时会改变流体方向，因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处，这样既节约了90°弯头，又便于操作。因此，这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用。
气动角式截止阀技术参数：
|
阀体形式 |
角式铸造阀 |
|
阀芯形式 |
柱塞式（锥面） |
|
公称通径 |
DN50-DN250(mm) |
|
公称压力 |
PN1.6～10.0MPa |
|
连接形式 |
法兰式连接 |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
|
控制方式 |
气源驱动（可防爆,可带手动） |
