气动截止阀原理 气动截止阀工作原理

气动截止阀门工作原理:

气动截止阀是由压缩空气作为动力源的阀门,采用远程控制,由主控室手动或自动触发动作指令,使进、排气电磁阀动作,向执行机构内供、排压缩空气。压缩空气作用在活塞或隔膜上,克服阀门动作的摩擦力和阀杆上的弹簧弹力,从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆,带动阀芯上下动作,使阀门打开或关闭。

在阀门失气,驱动头内无压缩空气时,阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气,供气压力一般为4~9bar,在进入到阀门之前,首先通过过滤器将压缩空气过滤、净化,然后通过减压阀减压,入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的,调节前要先拧松保护盖。

气动截止阀安装说明:

气动截止阀通常是用在全关和全开的气体和液体单向流动的管路上,它结构比闸阀长,长度比较短。当介质为强腐蚀性时,应当选用低进高出截止阀,当介质压力高或经常启闭的场合应当将阀杆加粗,避免由介质推力造成阀杆的弯曲。气动截止阀相对其它阀门流阻力要大,使用过程中应当注意气源压力,以及耐压耐腐对阀杆照成的问题。气动截止阀不适合带颗粒、粘度较大、易结焦的介质。

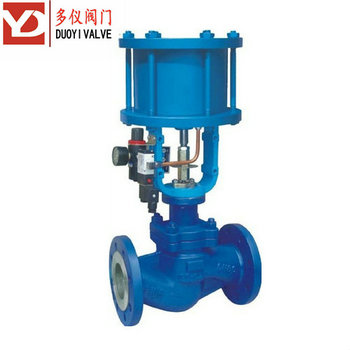

气动截止阀原理
