气动三通卫生级球阀

气动三通卫生级球阀

  • 阀门型号:Q684F,Q685F
  • 通径规格:Φ19~Φ102
  • 结构形式:三通L型,三通T型
  • 阀体材质:不锈钢304、不锈钢316、不锈钢316L
  • 公称压力:PN10
  • 适用温度:-20℃-+180℃
  • 应用范围:酒类、饮料、制药、食品加工、生化工业等
  • 产品特点:密封性能好,安全卫生,一阀多用,可换向、分流、合流
气动三通卫生级球阀概述:

气动三通卫生级球阀(三通快装球阀)阀体采用食品级不锈钢304、316材质制成,根据结构分为三通T型和三通L型,可用于卫生级别的工况中对管路介质进行换向、分流和合流使用。气动三通卫生级球阀采用快装式连接,可方便于拆卸、维修和清洗阀腔,并且阀体内外经过抛光和灭菌处理,光滑表面确保清洁,不会产生潜在的污染,可广泛应用于制药、食品加工、饮料等领域中做开关截断或调节介质流量。

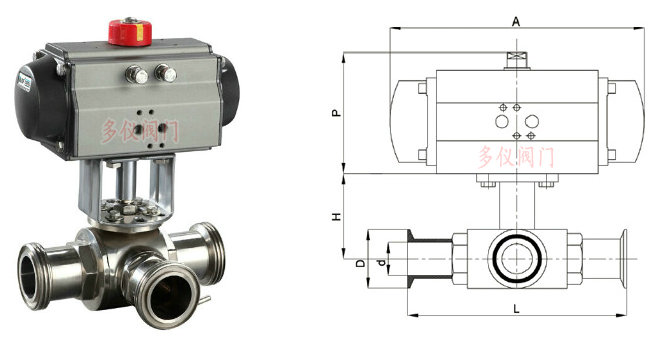

气动卫生级三通球阀结构
气动三通卫生级球阀特点:

1,气动三通卫生级球阀密封圈采用全封闭式紧紧包裹住阀芯,无介质积存区域和死角。
2,气动三通快装球阀快装方式,连接方便,操作简单,可快速拆卸和安装,为日后清洁工作带来方便。
3,根据结构形式可分为三通L型和T型,实现对管路介质换向、分流、合流使用。
4,气动三通快装球阀维修和更换时,只需松开两片卡箍即可拆卸阀门,不需破坏周围墙体,减少了维修时间和维修费用。
5,气动三通快装球阀不仅能对管道介质进行快速开关切断控制,也可对流量压力温度等各项参数进行百分比调节。

气动三通卫生级球阀技术参数:


公称通径Φ19~Φ102
公称压力PN1.0MPa
结构形式三通T型、三通L型
阀座密封聚四氟乙烯(PTFE)≤180℃
链接方式卡箍快装式、螺纹
阀体材质不锈钢304、316、316L
球芯材质不锈钢304、316、316L
作用形式单作用式(弹簧复位)常开常闭、双作用(气开气关)
控制方式切断式(开关控制)、调节型(4-20mA等)

气动三通卫生级球阀原理:

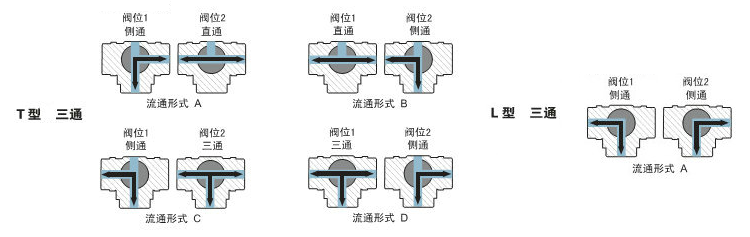

气动三通卫生级球阀不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流(流向如下图)。
三通球阀原理图
T型三通球阀可使三条正交的管道互相连通或切换,起分流或合流作用;L型三通球阀可连接相互正交的两管道,使另一条孔道切断,起改变介质流向作用。
