气动球阀安装说明

时间:2017-03-29 19:11:31   来源:多仪阀门   点击:0
气动球阀安装说明
气动球阀在安装前:

1、保证气动球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动球阀自身重量,如果发现管线不能承受气动球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动球阀铭牌,并进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
气动球阀的安装:

1、气动球阀法兰与管线法兰间按管路设计要求装上密封垫。
2、法兰上的螺栓需对称、逐次、均匀拧紧。
3、球阀采取气动执行器时,按说明书完成气源的安装。
4、气动球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置电-气动执行器的球阀,则必须垂直安装,阀门进出口处在水平位置上。

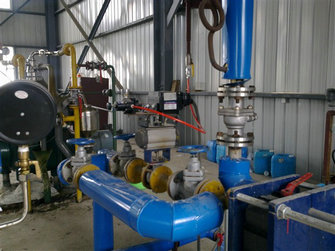

气动球阀安装

气动球阀安装后的检查:

1、安装完毕后,启动气动球阀开、关数次,应该动作灵活,受力均匀,气动球阀工作正常。
2、根据管道压力设计要求,通压后检测气动球阀与管道法兰结合面的密封性能。
