气动高平台球阀与气动带支架球阀的区别

时间:2017-12-01   来源:多仪阀门   点击:

气动球阀是近年来使用最为广泛的阀门种类之一,不仅操作上方便,并且执行的速度非常快,被应用于多种领域,如石油、化工、发电、造纸、食品、医药行业等各部门,以及人们日常生活中。通过接通气源,电磁阀控制,以及相关附件,可实现快速开启或关闭管路,也能进行智能化控制,达到对管道介质等各项工艺参数的调节!
气动球阀系列

气动球阀的种类很多,根据压力、材质、连接形式、应用的介质,包括控制形式,可分成各种各样的型号。今天我们来分析一下,其中气动高平台球阀与普通带支架气动球阀,两者之间的区别和选用!

气动高平台球阀描述及优缺点:

气动高平台球阀顾名思义,就是球阀采用高平台设计,常用的是ISO标准,这样做的目的是为了方便安装驱动装置而设置的连接盘,可与(电动/气动)执行器直接安装连接,无需支架和连接轴。可以免支架节约成本,提高生产效率,而且大大提高阀门与执行器之间的稳固性,在使用中性能也非常稳定,就不会因为支架松动或者联轴器间隙太大影响整体阀门的适用。
气动高平台球阀
点击查看



气动高平台球阀优点是造型上比普通球阀更美观,更精致,美观大方,占用空间小,结构更紧凑,缺点是不耐高温,温度传导到气缸上,气缸内的橡胶圈容易老化,一般适用于介质温度在80度以下的管道中。

气动带支架球阀描述及优缺点:

气动带支架球阀与高平台球阀的使用及功能,两者是一致的,区别在于气动带支架球阀的执行器和球阀阀体之间,有一个支架支撑着,通常介质温度高的都需要带支架,这样可以避免因为高温而损坏执行器,通俗来说,带支架的最终目的是为了延长阀门的使用寿命。

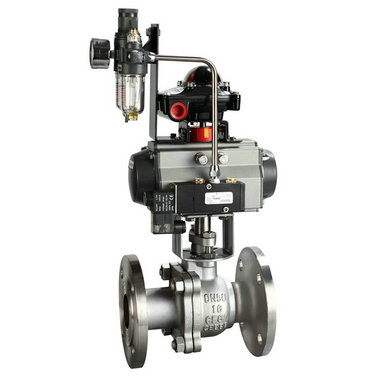

气动带支架球阀

点击了解

气动带支架球阀优点就是散热功能相对强一些,比如管道的介质温度在300度以上,那么这个时候,建议选用气动球阀的阀杆就要相应的加长一点,同时也要带支架。阀杆加长带支架的原因,是为了让球阀的阀体和执行器分开,避免球阀阀体的介质温度太高,从而而影响执行器的使用寿命。比如,当球阀的阀体泡在液体介质中时,并且液体介质含有强烈的腐蚀性,操作人员无法接近,而执行器在液体的液面外,执行器需要工作人员来操作,这种情况下就需要选择阀杆加长并装上支架的球阀,而且如果液体有强烈的腐蚀性,那么球阀的材质也必须是标准的不锈钢材质,这样才能保证气动球阀的正常运行。
