电动三片式球阀

电动三片式球阀

  • 阀门型号:Q911F,Q911H
  • 通径规格:DN10~DN100
  • 结构形式:O型浮动直通式
  • 阀体材质:不锈钢304、不锈钢316、不锈钢316L等
  • 公称压力:PN16、PN25、PN40、PN64
  • 适用温度:-29℃~300℃
  • 应用范围:蒸汽、水、油品、空气和腐蚀性介质等
  • 产品特点:体积小,结构紧凑,承受压力大,安装或拆卸特别方便
电动三片式球阀概述:

电动三片式球阀(电动内螺纹球阀)由左右阀壳和中间阀体三部分组装而成,由四根较长的螺栓横穿三段阀壳,从两端紧紧夹住中间阀体。电动三片式球阀的最大优点就是特别容易拆卸,当阀门出现故障或需要维修时,不用拆卸管路的螺纹,可直接将四根螺栓拿下,便能将阀体的中间部分取出。既减少了发生故障的机率,又提高了作业效率,特别适用于机械体积小空间狭窄的工况当中。

电动三片式球阀原理:

三片式电动球阀的密封性能可靠,且承受的压力较高,它的动作原理是通过电动执行装置的电源电压,带动阀芯做90度的旋转从而达到对介质的开启与截断,可设计为对介质进行二位开关控制,也能实现对管道中介质流量、压力、温度等参数进行比例调节。
电动三片式球阀标准规范:

测试检验:API598,EN12266
螺纹接端:ASME B1.20,BS21 DIN2999/259,BSP ISO7/1,
 ISO228/1 JIS B 0203
对焊接端:ASME B16025
套焊接端:ASME B16.11
阀兰接端:ASME B16.5 DIN2542~2545 JIS B2238

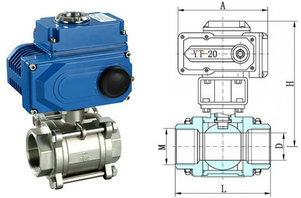

电动三片式球阀结构图
电动三片式球阀结构图
电动三片式球阀技术参数:

公称通径 DN10~DN100(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 内螺纹、焊接式
驱动方式 电源驱动
电源电压 AC220V、AC380V(其他定制DC24等)
动作范围 0~90度;
结构形式 O型
阀体材质 碳钢、不锈钢304、316、316L、316L
信号反馈 有源信号、S无源信号
动作时间 30S-60S(可定制快开)
适用温度 -29~180℃;C(增强四氟乙烯)、-29~300℃;C(对位聚苯)
适用介质 液体、油、空气和腐蚀性介质等
控制方式 开关型(开关两位模式)、智能调节(4~20mA模拟量信号控制)


电动片式球阀分类与区别:

电动一片式球阀是一体式的,由一个塞头将球体固定,如此方便了它的维修,可用于要求快开快闭的工况中。
电动二片式球阀为两部分组成,由两片阀体夹住球体而固定起来,维修相对比较复杂,中间螺丝的松紧度关系到是否会漏气。
电动三片式球阀跟二片式球阀类似,由左右端盖,还有中间阀体组成,再由两边带颈法兰夹住,其压力比其他两种承受的压力要高些。
