不锈钢三通球阀_Q44F/Q45F不锈钢T/L型三通球阀

时间:2020-09-24   来源:多仪阀门   点击:

不锈钢三通球阀可分为T型和L型,Q44F为L型三通结构,Q45F为T型三通结构,L型三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。T型三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。

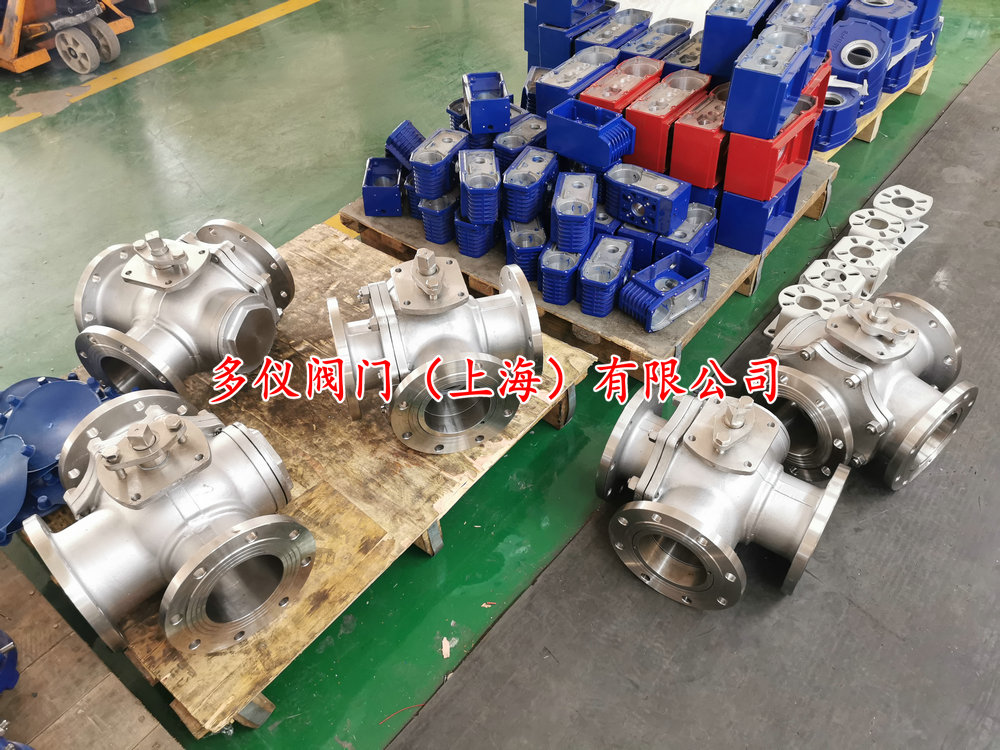

不锈钢法兰三通球阀

不锈钢三通球阀采用一体化结构,4面阀座的密封型式,法兰联接少,可直接替代两通球阀,可以减少阀门及管配件的使用数量,节省了空间的同时,还简化了操作,大大降低误操作的可能性,并且有效降低成本。

不锈钢三通球阀技术参数:

公称通径 DN15~DN300(mm)
公称压力 PN1.6、2.5、4.0、6.4MPa
连接形式 法兰式
结构形式 T型三通、L型三通
阀体材质 碳钢WCB、不锈钢304、316、316L
密封材料 软密封(PTFE)、硬密封(合金)
使用温度 -40℃~450℃
控制形式 手动、电动、气动(开关切断,流量调节等)
适用介质 水,气体,蒸汽,燃气,油品、腐蚀性介质等
不锈钢三通球阀流向图
L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道相互连通,T型三通球阀适用于介质的分流、合流或流向切换。
T型三通球阀可以使三个通道互相连通或使其中两个通道连通,起分流或合流作用,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

注:不锈钢三通球阀可根据不同工况,配与手动、电动、气动等驱动形式,实现智能化功能,用于做切断、分配和改变介质的流动方向,并可实现对介质的调节和严密切断等控制。
