衬氟球阀Q41F4/F46/PFA-16C/P_耐腐蚀防腐球阀

时间:2019-06-26   来源:多仪阀门   点击:

衬氟球阀是专用于各种含有腐蚀性介质管道中的耐腐蚀防腐阀门,根据工况条件不同可选用不同的衬里材料,如F46、F4、PFA等耐腐蚀、耐老化材质。此类衬氟球阀具有较高的化学稳定性及可靠的耐腐蚀性和密封性,可适用于任何弱或强腐蚀性化学介质,如各种酸、碱、盐类等腐蚀性介质中作开关或调节之用。



衬氟球阀具有超强的耐腐蚀性能,阀体内腔及理体均包衬2.5-3mm厚的F46、FA或PFA,能耐酸、碱,耐强腐蚀等,且流阻小,流通能力强,流量特性好,采用软密封阀座,密封性能好。根据控制要求不同,可选择装配手动操作,手轮操作,电动控制,或者气源控制,不同的驱动,可达到开关或者调节功能!

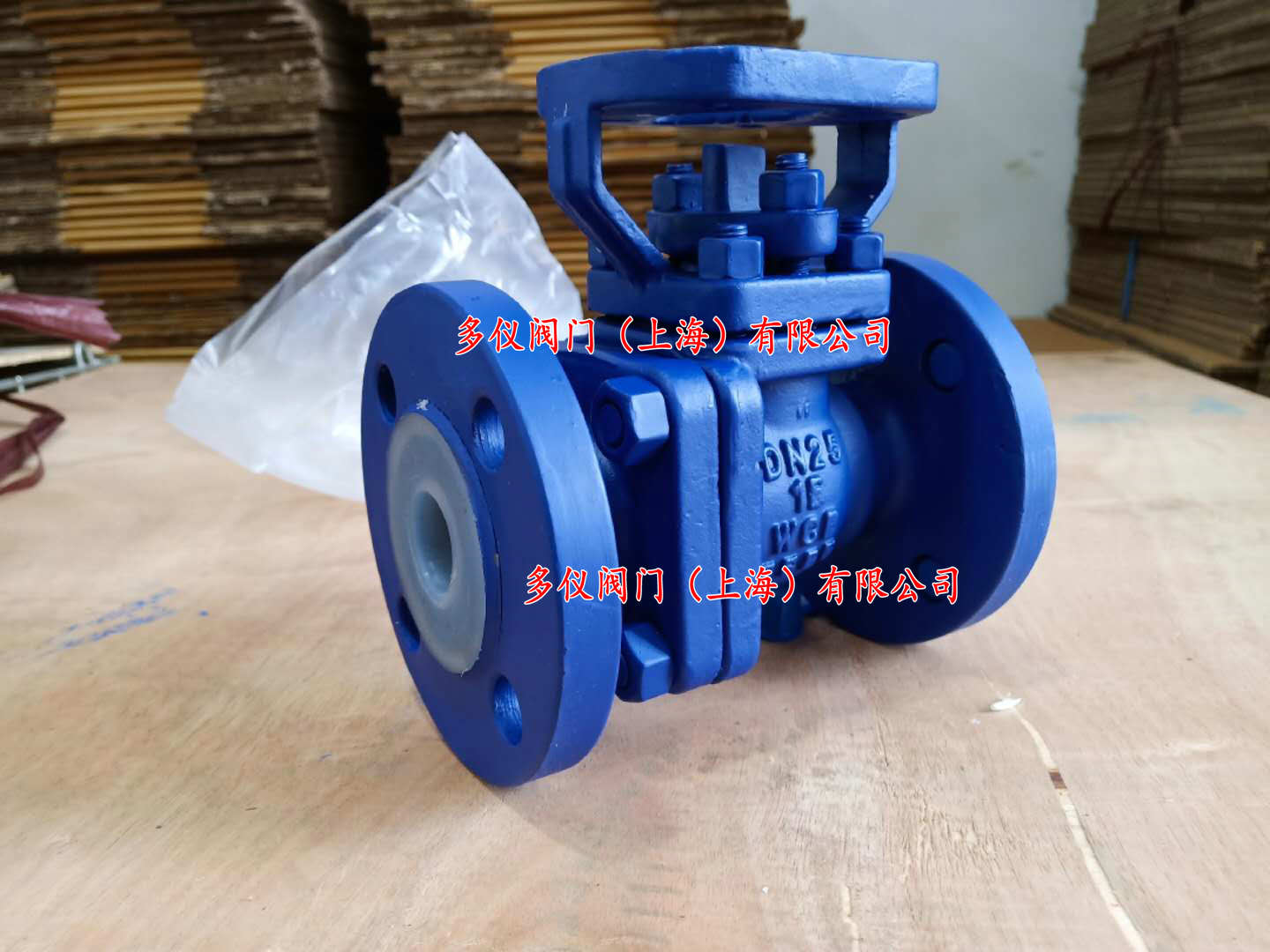

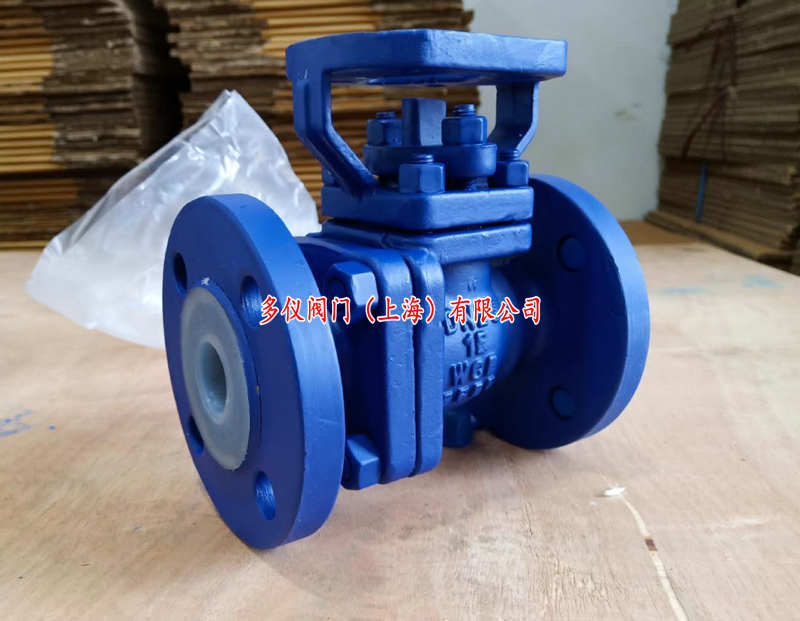

衬氟球阀图片

衬氟球阀技术参数:

公称通径 DN15~DN300(mm)
公称压力 PN1.0、1.6MPa
连接形式 法兰
结构形式 O型球型阀芯
阀体材质 碳钢WCB、不锈钢304、316、316L
适用介质 任何腐蚀性化学介质
阀体形式 两段式阀体(浮动球体)
密封填料 聚四氟乙烯填料
内衬材料 全衬F46、F4、PFA
泄露量Q 软密封:零泄漏
适用温度 -29~+180℃
驱动形式 手动、电动、气动
控制方式 普通开关型(开关两位模式)、智能调节(4~20mA模拟量信号控制)

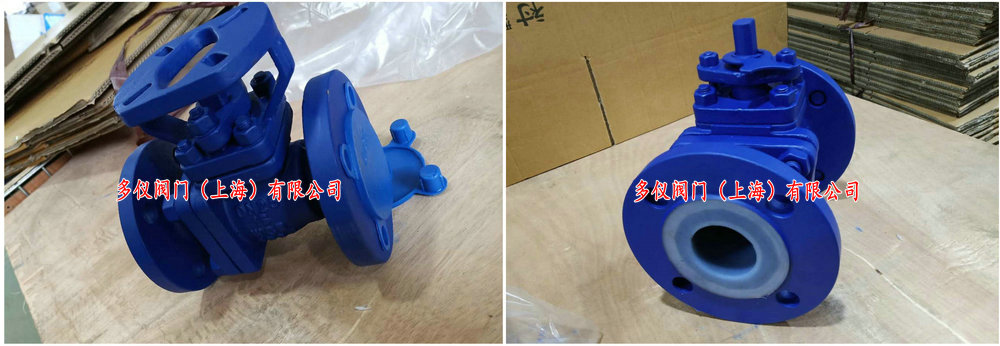

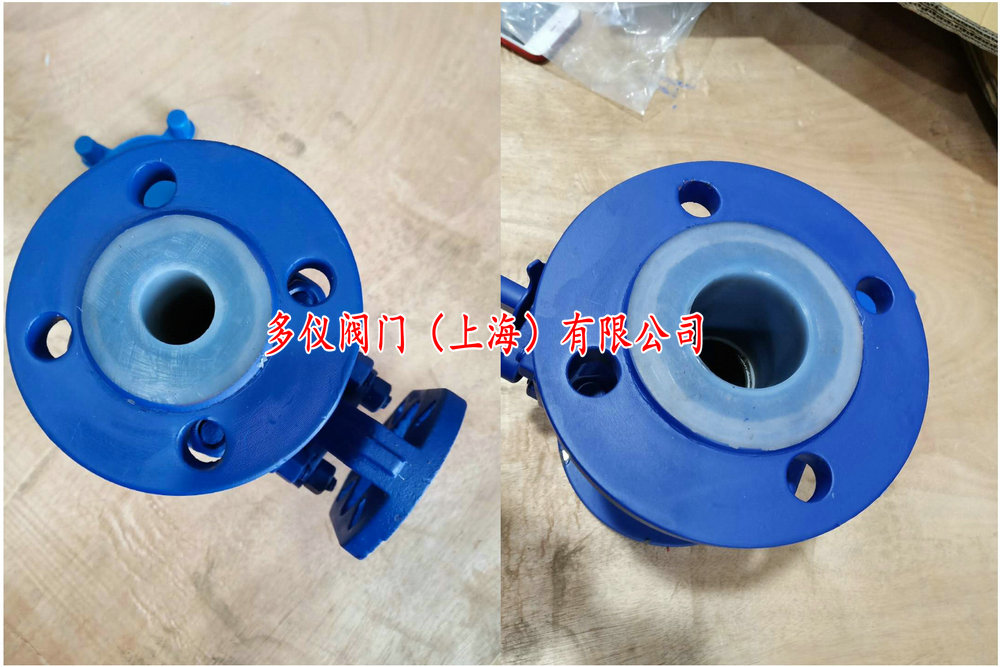

耐腐蚀衬氟球阀图片

衬氟球阀使用说明:

(1)使用的介质温度不能超过150℃ (介质温度短时间可到150℃,长时间的使用温度应在120℃左右),否则,阀门的各部件衬的F46易软化、变形,致使阀门关不死、泄漏量大。
(2)如遇到用户使用的介质温度,短时间温度在180℃以下,长时间温度在150℃以下,可选用另一种氟塑料一PFA,但衬PFA氟塑料的价格较贵,在配套时应事先询价。
(3)不要有负压,电动衬氟球阀应避免使用的管道内有负压,如有负压,易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳,导致阀门开启、关闭发生故障。
(4)压力、压差应控制在允许范围内。
