不锈钢电动Y型三通球阀图片

时间:2019-05-03 19:49:11   来源:多仪阀门   点击:0

不锈钢电动Y型三通球阀流道有相互成120°、135°的两种阀体结构形式,根据需要可实现对介质流向切换两种工况,且切换时介质无滞留,不会造成二次污染。

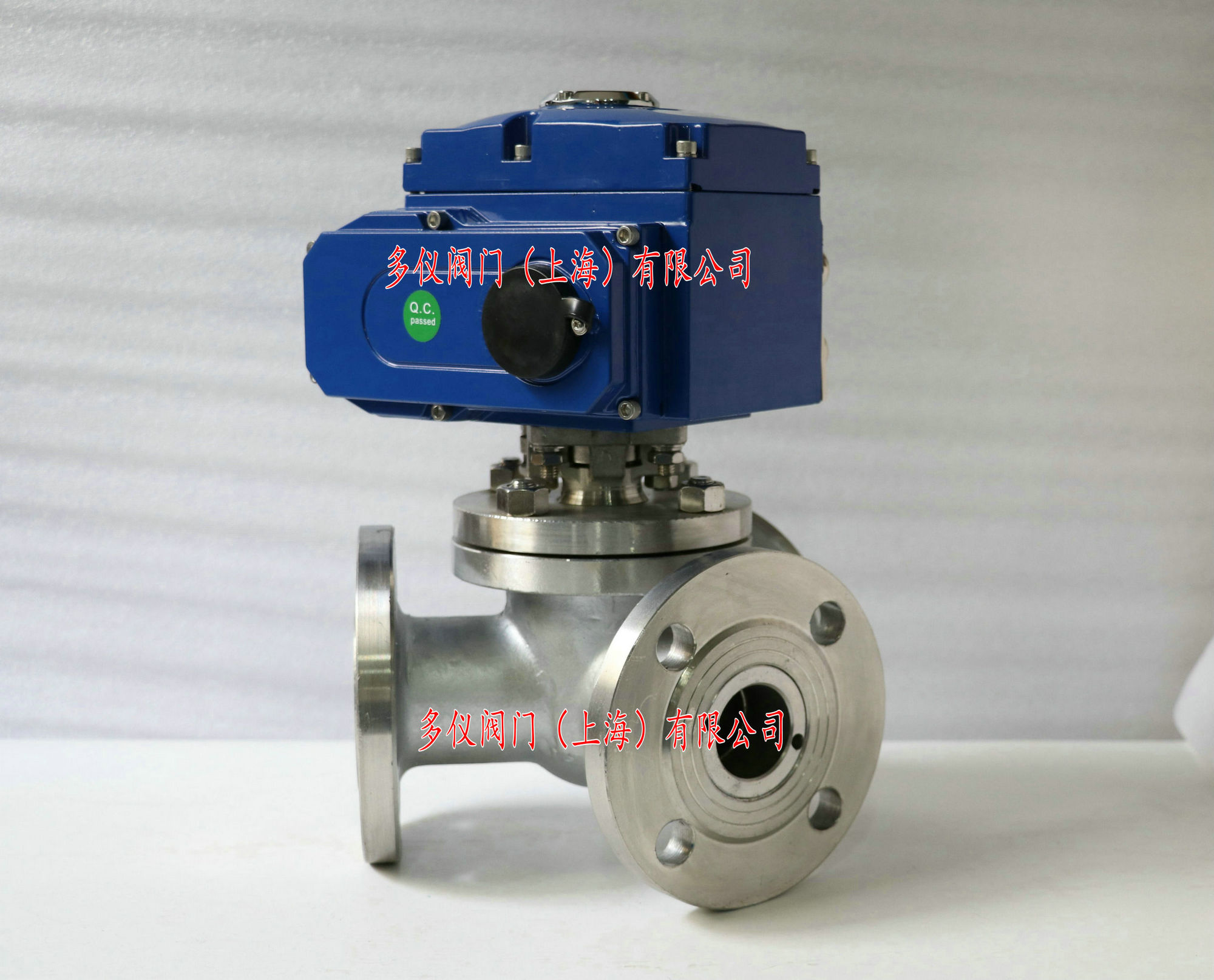

不锈钢电动Y型三通球阀图片

不锈钢电动Y型三通球阀主要适用于供水、石化、冶金、矿山、食品等管路系统,介质有水液、气体、蒸汽、油脂等,作为管路系统介质的切断与调节,实现自动化控制。


不锈钢电动Y型三通球阀采用Y型结构形式_(120度角、135度角),密封形式有软密封和硬密封,软密封适用200℃以下工况,而对于高温高压或有颗粒,则需选用硬密封球阀。

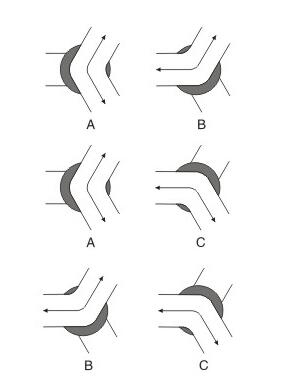

Y型三通球阀流向图

三通Y型球阀流向图

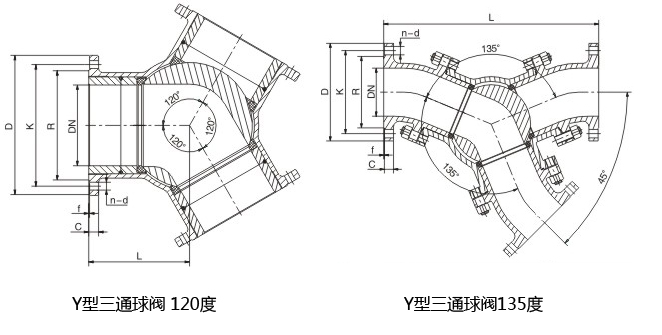

Y型三通球阀结构图
三通Y型球阀结构图


公称通径DN(mm) 50~300
压力(MPa) PN1.6-4.0MPa
阀体材质 WCB、304、316
连接形式 法兰式
适用温度
PTFE:-30℃~180℃      PPL :-30℃~250℃    硬密封:-30℃~450℃
结构形式 Y型120度、Y型135度
阀芯材质 304、316、316
使用介质 油品、粉体、水液、气体等
电压电压 标准:220V AC单相 可选:110V AC 单相、380/AC 三相、24V/110V/220V AC
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)、防爆型
