电动铸钢球阀Q941F-16C,电动铸钢法兰球阀图片

时间:2017-11-22   来源:多仪阀门   点击:
电动铸钢球阀(Q941F-16C)是由法兰铸钢球阀与电动执行器连接组成,根据作用方式不同可分为普通开关型和智能调节型,主要用于管路介质中做切断截止或调节流量使用。电动铸钢球阀只需通过电源压力带动阀杆做0-90°的旋转动作,即可控制球阀的开关,具有连线简单,密封性能好、流阻力小等优点,可广泛应用石油、化工、油品、轻工、环保、制冷等工作领域。

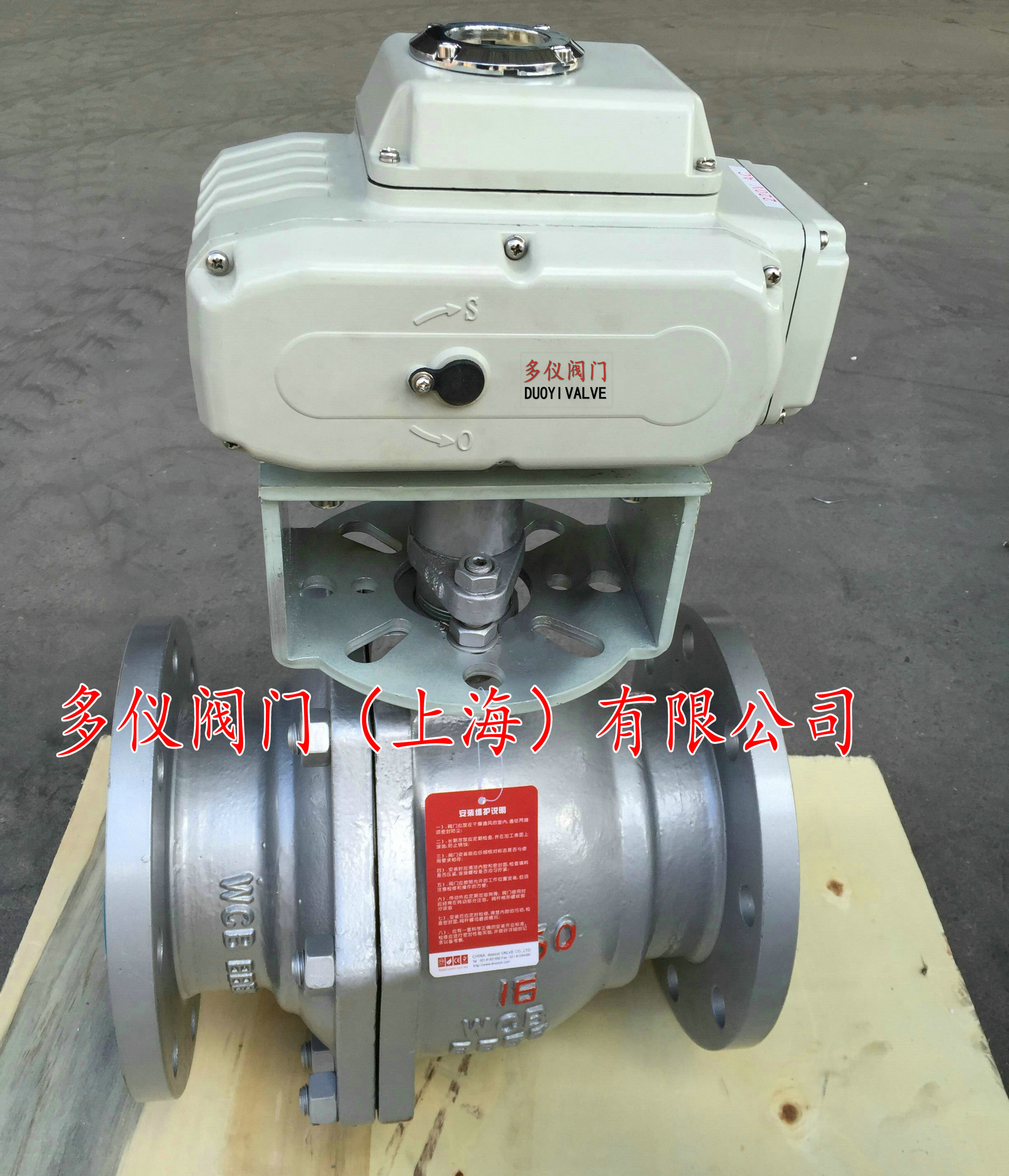

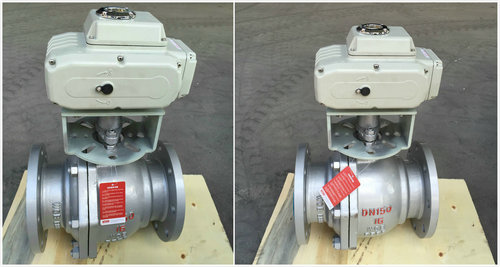

电动铸钢球阀

电动铸钢球阀是比较常见的旋转类控制阀,它的工作原理是依靠电动执行器的电源压力,带动阀杆旋转阀芯来控制球阀的畅通或关闭。电动铸钢球阀开关轻便,亦可以做成大口径,且密封面与球面常在闭合状态,不易被介质冲蚀,当球阀打开时,球芯与管道形成一个通口,介质可毫无阻力的流过。

Q941F-16C电动铸钢球阀说明:

【Q】 阀门类型:表示球阀
【9 】
驱动方式:电动控制
【4 】 连接方式:法兰连接
【1 】 结构形式:浮动直通式
【F】  密封材质:氟橡胶;
【16】
公称压力:(1.6Mpa)=16公斤
【C 】 阀体材质:铸钢材质

电动铸钢球阀流体介质:水,蒸汽、油品及腐蚀性流体;工作温度:-30~120°C;电压范围:AC220V,380V,24V ;可带手动装置;
电动执行器:开关型有源灯指示反馈;开关无源触点信号反馈;调节型输入输出4-20mA ;防爆开关型、防爆调节型 EX dⅡBT4防爆等级。
