电动软密封闸阀

电动软密封闸阀

  • 阀门型号:Z945X
  • 通径规格:DN50~DN1200
  • 结构形式:暗杆楔式单闸板
  • 阀体材质:球墨铸铁、铸钢WCB、不锈钢304
  • 公称压力:PN10、PN16、PN25
  • 适用温度:0~80℃
  • 应用范围:工业、冶金、烟气除尘、环保等管道
  • 产品特点:密封性好,耐腐蚀,流通能力大,不会引起滞留杂物
电动软密封闸阀概述:

电动软密封闸阀,一种全新的防腐工业用的闸阀。Z945X电动软密封弹性座封闸阀主要靠橡胶弹性来密封,在闸板和阀腔(阀体内壁,包括阀座上)都衬有橡胶或四氟等一系列材料,是由采用三道“O”型密封圈的软密封闸阀和电动执行机构组合而成,一般应用于在水系统上,利用橡胶的弹性变形让闸阀密闭,密封性能非常好,可达到零泄漏。

电动软密封闸阀标准规范:

《通用阀门 法兰连接铁制闸阀》GB/T 12232-2005
《钢制阀门 一般要求》GB/T 12224-2005
《管线用钢制平板闸阀》JB/T 5298-91
《阀门的检验与试验》JB/T 9092-1999

电动软密封闸阀技术参数:

公称通经:50~1200mm
公称压力:1.0~2.5MPa
连接方式:法兰式
工作温度:0~80℃
控制方式:电动控制(电源驱动)
适用介质:水、油品、气体等

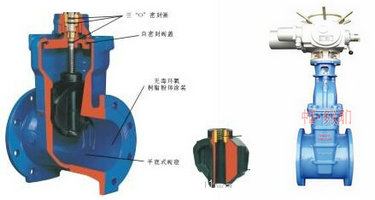

电动软密封闸阀结构图

软密封弹性座封闸阀结构图

电动软密封闸阀零件材料:

阀体 灰铸铁、球墨铸铁、铸钢
闸板 球墨铸铁外覆三元乙丙或丁腈橡胶
密封圈 丁腈橡胶
阀盖 灰铸铁、球墨铸铁、铸钢
阀杆 不锈钢
"O"形密封圈 丁腈橡胶
螺栓 不锈钢
压盖 球墨铸铁、铸钢

电动软密封闸阀性能优点:

电动软密封闸阀具有耐腐蚀的优点,阀体采用粉沫环氧树脂涂装,克服了普通闸阀阀体的腐蚀与生锈的现象,并可用于污水系统。
电动弹性座封闸阀阀体底部(相当于管线底部)没有闸板槽,呈平的状态,不会引起滞留杂物,解决了传统的闸阀杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水的困惑,使流体通畅无阻。
