闸阀结构图 闸阀工作原理

时间:2019-05-03 19:51:42   来源:多仪阀门   点击:0
闸阀结构 闸阀工作原理
闸阀结构:

闸阀是指闸板关闭件沿通路中心线的垂直方向移动的阀门。一般由阀体、阀座、阀杆、闸板、阀盖、密封圈几部分组成,可通过对传动装置和闸阀的配备可转化出多样化的电动闸阀气动闸阀,在管路中只能作全开和全关切断用,不能作调节和节流。

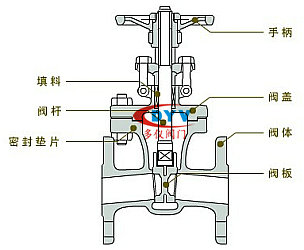

    闸阀结构图
闸阀工作原理:

闸阀的闸板随阀杆一起作直线运动的,通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。
闸阀关闭时

密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
闸阀原理

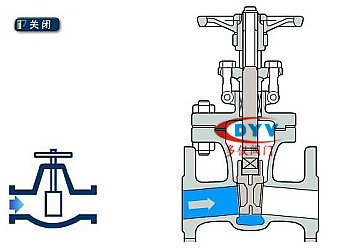

闸阀工作原理图(关闭状态)

闸阀开启时

当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。
闸阀工作原理图

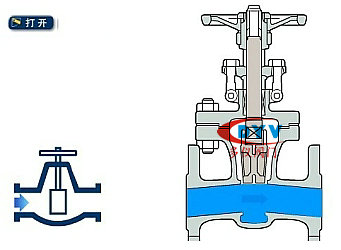

闸阀工作原理图(开启状态)
