波纹管闸阀的结构及特点

时间:2015-11-25 17:33:04   来源:多仪阀门   点击:0

波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统,特别适用于易燃、易爆、有毒及贵重介质的管路。

波纹管闸阀结构:

波纹管闸阀的波纹管和阀盖和阀杆是焊接成一体的,没有缝,所以不泄露,阀杆的动作是靠压缩波纹管而形变引起的,不是靠相对运动。普通闸阀用填料密封,阀杆和填料间会滑动,在低温下容易泄露(阀芯),波纹管闸阀,就没有这个问题。

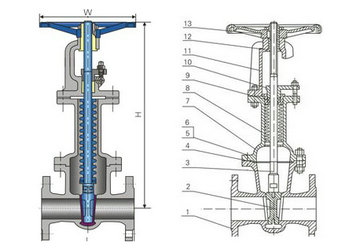

波纹管闸阀结构图
波纹管闸阀结构图

波纹管闸阀用可以拉伸和压缩的不锈钢密闭波纹管来代替填料密封,一般用于渗透性较强的介质输送,比如氢气系统上的阀门,只要波纹管不损坏一般没有外漏;而一般闸阀用填料来进行密封,容易出现泄漏。

波纹管闸阀特点:

1:波纹闸阀是双重密封,波纹管(不锈钢)+填料,安全性能更好,所以经常用于有毒介质,易燃易爆介质,高温蒸汽,热油等系统中。

2:开关力矩小,开关比较轻松,没有流阻损失,使用寿命长,外形美观等。
