气动法兰闸阀

气动法兰闸阀

  • 阀门型号:Z641H,Z641W
  • 通径规格:DN50~DN600
  • 结构形式:直通式
  • 阀体材质:铸钢WCB、不锈钢304、不锈钢316
  • 公称压力:PN16、PN25、PN40、PN64
  • 适用温度:-29℃~550℃
  • 应用范围:工业、水、蒸汽、油品、污水处理
  • 产品特点:性能稳定可靠,良好的抗腐蚀性、抗擦伤性和耐磨性
气动法兰闸阀简介:

气动法兰闸阀Z641H主要由法兰铸钢闸阀及气动执行机构组合而成,是借助执行器压缩空气来驱动的一种自控阀门,具气开、气关两种作用方式。气动法兰闸阀可以配用电的或气的回讯器,用以发送阀门开关状态信息,可以实现远距离控制,集中控制和自动控制。法兰气动铸钢闸阀采用双层气缸结构并带有缓冲机构,比单气缸式气动闸阀,提升力增大了一倍,能有效地减速轻了关闭阀门时,活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,也能避免闸板卡死的现象。

气动法兰闸阀性能规范:

试验压力(MPa):1.6 2.5 4.0 6.4
强度试验:2.4 3.75 6.0 9.6
密封试验:1.76 2.75 4.4 7.04
低压密封试验:0.6MPa

环境温度:-20~+60℃
相对温度:≤90%(25℃时)
防护等级:户外型和防爆型为IP55 (可订制IP67)

气动法兰闸阀优点:

1阀杆及表面经氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

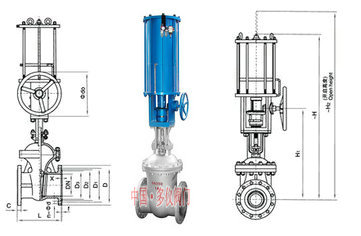

气动法兰截止阀结构图
气动法兰截止阀结构图
2可采用各种配管法兰及法兰密封面形式,满足各种工况及用户要求。
3
采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
4、闸板、阀座耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。


气动法兰闸阀原理:

气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位,闸阀处于气动操作状态;反之,将转换手柄逆时针方向提转到“手动”定于孔处定位,闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时,手轮旋向和普通手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。

气动法兰闸阀参数说明:

公称通径 DN50~DN600(mm)
公称压力 国标PN1.6、2.5、4.0、6.4、10.0MPa
连接方式 法兰式
控制方式 气动控制(气源驱动)
温度范围 -29℃~550℃
供气压力 双作用:2-8bar/单作用:4-8bar
阀体材质 铸钢,不锈钢304,316,316L
手动功能 可配手轮
