不锈钢手动法兰闸阀Z41W-40P图片

时间:2017-06-12 17:42:03   来源:多仪阀门   点击:0

不锈钢法兰闸阀就是连接方式为法兰的不锈钢闸阀,这种连接方式在工业管路最为常见,阀体、阀盖、闸板、闸杆均使用不锈钢材料制成,在管路中使用时稳定可靠,所以在高压管路上常被采用。不锈钢法兰闸阀适用于全开全闭的各类管道及设备上,由阀杆带动,沿阀座轴线作升降运动的阀门,用来截断和接通管路中介质之用,适用于液、气介质管路和设备等。

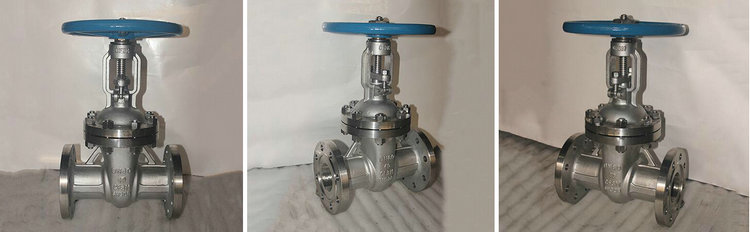

不锈钢法兰闸阀图片

不锈钢法兰闸阀的特点:

1、法兰式不锈钢闸阀采用奥氏体不锈钢,对氧化性酸介质拥有良好的耐蚀性。
2、闸板运动方向与介质流动方向相垂直,启闭力矩小,开闭较省力。
3、介质流动方向不受限制,不扰流、不降低压力,介质可从闸阀两侧任意方向流过、均能达到使用的目的,最适用于介质流动方向可能改变的管路中。
4、闸板垂直置于阀体内,结构长度较短。
5、密封性能好,全开时密封面受冲蚀较小。

Z41W-40P不锈钢法兰闸阀说明:

Z阀门代号:表示闸阀;驱动形式:手动(无代号,省略);4连接方式:法兰;1结构形式:明杆楔式单闸板;W密封材质:阀体直接加工;40阀门压力:4.0mpa 40公斤;P阀体材质:不锈钢。【闸阀型号编制方法

相关产品: 电动法兰闸阀    气动法兰闸阀
