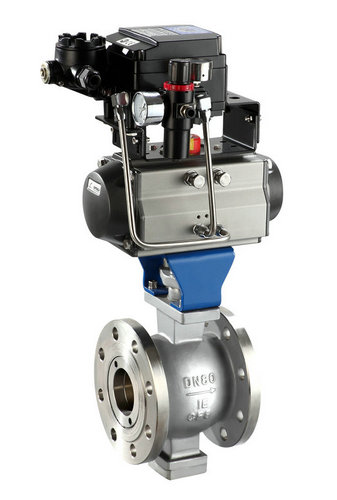

气动V型调节球阀工作原理

时间:2017-06-30 11:26:44   来源:多仪阀门   点击:0

气动V型调节球阀的球芯设计成特殊V型缺口,对阀座具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质,按结构方式不同,一般可分为法兰和对夹式;气动V型球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中最佳,可实现流量调节作用,同时由于阀芯和阀座之间是无间隙回转,可自行擦拭球体及阀座上的积垢物,保持球体与阀座之间的良好密封。

气动V型调节球阀工作原理:

气动V型调节球阀根据V型球体的V型角度,实现不同程度的比例,一般与阀门定位器配套使用,可实现比例调节,V型阀芯最适用于各种调节场合,具有额定流量系数大,,压力损失小,使用流通能力大,并具有精确的截流特性和控制功能,流量特性为近似等百分比,启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。

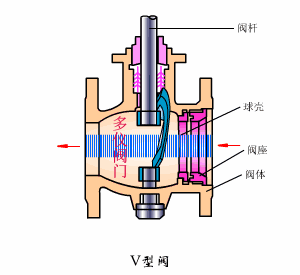

气动V型球阀工作原理
气动V型调节球阀特点:

1、气动V型球阀V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
2、气动V型调节球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比,因此可以在广幅的变化范围内提供精确的控制。

气动V型对夹式球阀
气动对夹式V型球阀
气动法兰V型球阀
     气动法兰V型球阀

注:由于气动V型调节球阀一般情况下都是单阀座密封球阀,所以不适合用来双向使用。由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,流通阻力小。
