D41W-6C手动通风蝶阀_手动法兰风阀

时间:2020-11-19   来源:多仪阀门   点击:

D41W-6C手动通风蝶阀是专用于环保工程、工业冶金、新能源等管道中,作为空气、含尘气体、烟道气、冷热风等介质的开关或调节使用的法兰风阀,具有结构紧凑,重量轻,安装方便,流通量大等特点。手动通风蝶阀采用与阀体相同材料加工成密封圈,可根据工况需要,采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

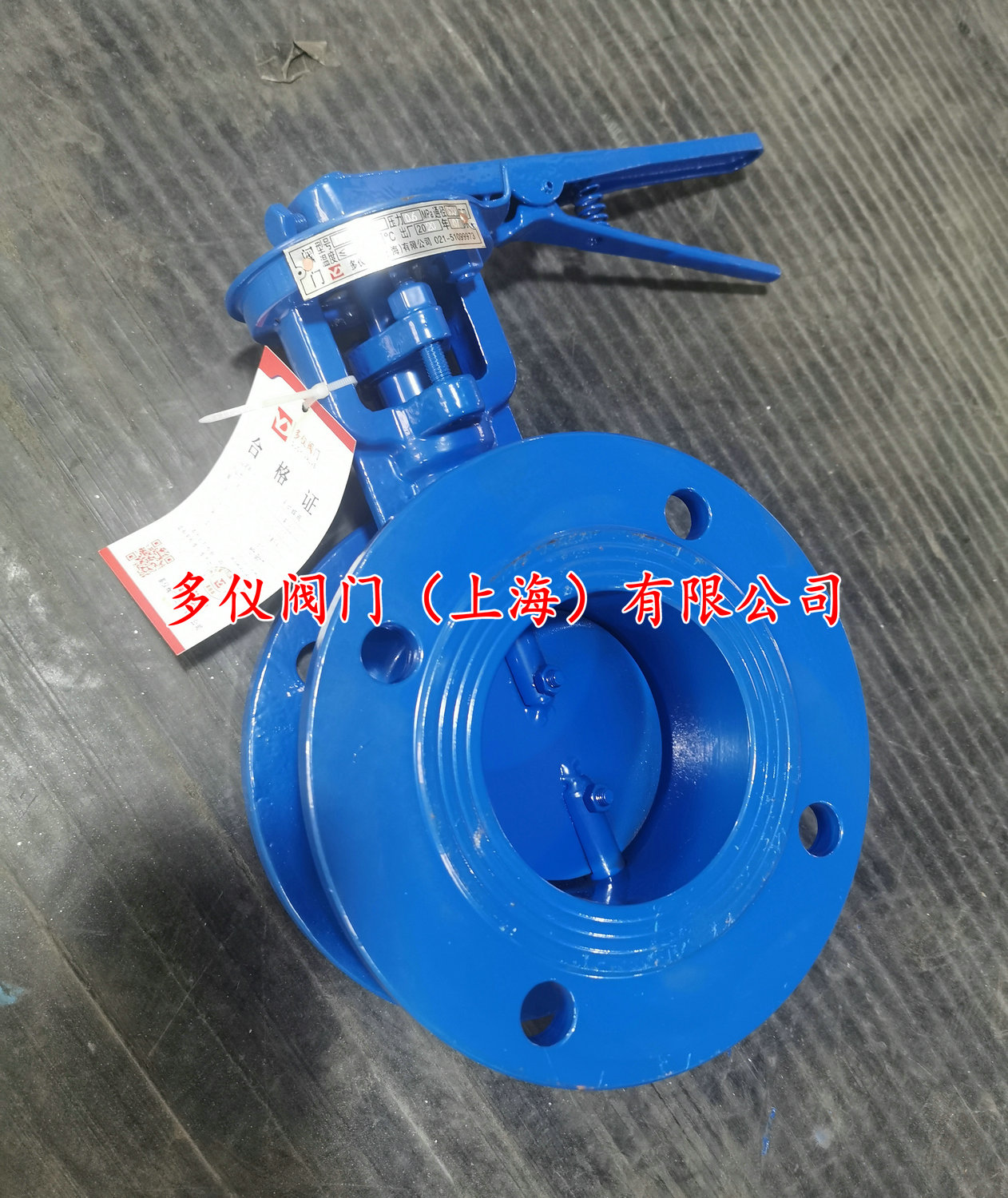

D41W-6C手动通风蝶阀

D41W-6C手动通风蝶阀为非密闭旋转型蝶阀,一般适用于低压状态下气体的流量、压力控制,蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。D41W-6C通风蝶阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置,满足不同的工况要求。

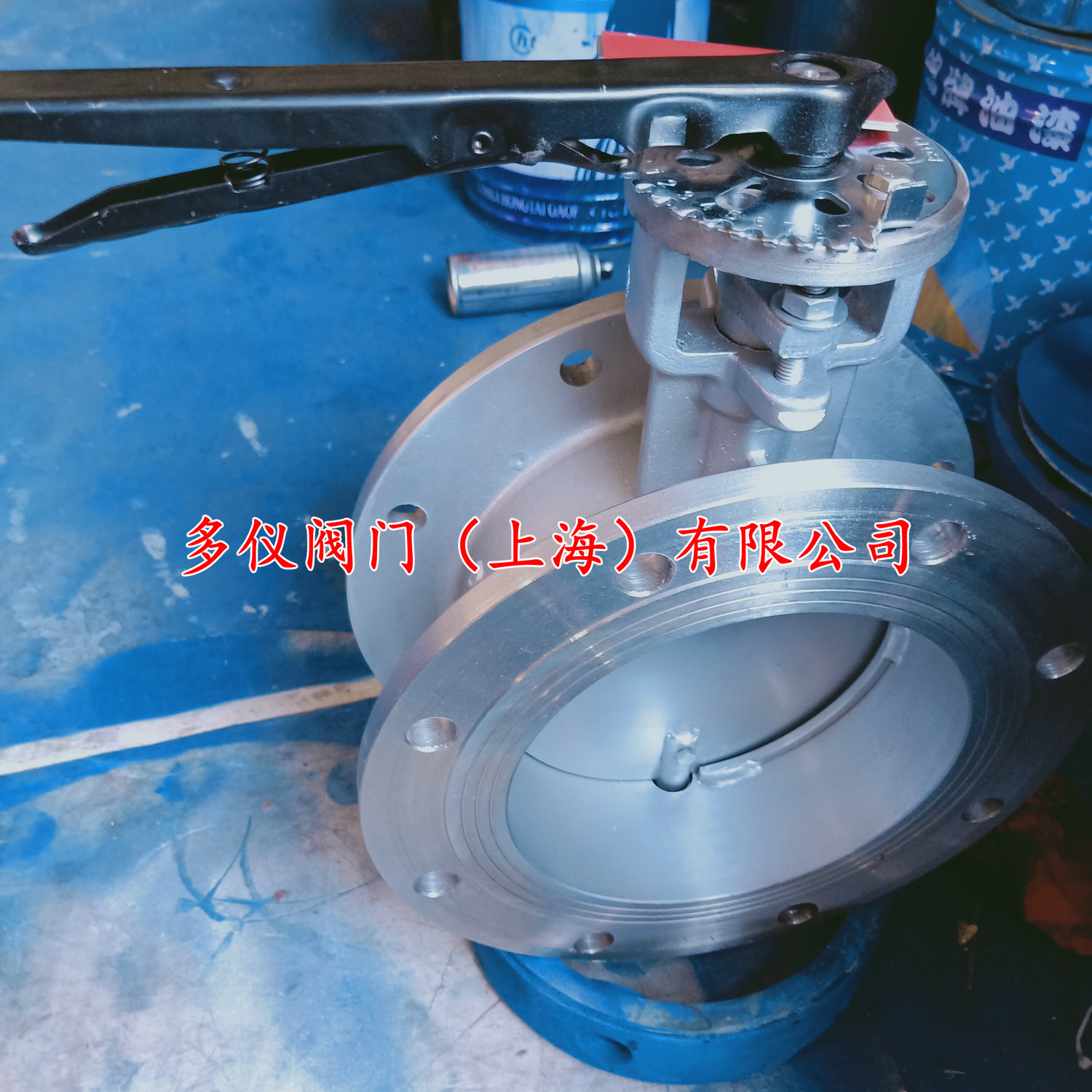

D41W-6C手动通风蝶阀

通风蝶阀技术参数:

公称通径 DN50~DN2000(mm)
压力等级 0.25、0.6、1.0MPa
使用温度 -40℃-550℃
结构形式 中线型
连接方式 法兰、对夹、焊接
泄露量 非密闭性蝶阀(密封面泄露量≤1.5%)
阀体材质 碳钢WCB、不锈钢304、不锈钢316
密封材质 本体密封
使用介质 空气、煤气、含尘气体、烟道气、冷热风等
驱动形式 手动、电动、气动(开关型、调节型、防爆型等)
