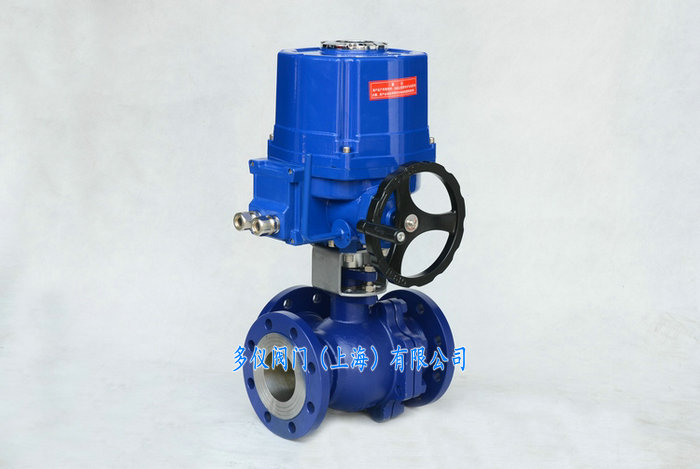

防爆电动法兰三通球阀图片

时间:2018-08-03 14:50:21   来源:多仪阀门   点击:0

防爆电动法兰三通球阀是一种比较新型的三通旋转阀,主要用来做切断、分配和改变介质的流动方向。根据结构形式可分为L型和T型,L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通,T型三通球阀不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。电动三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

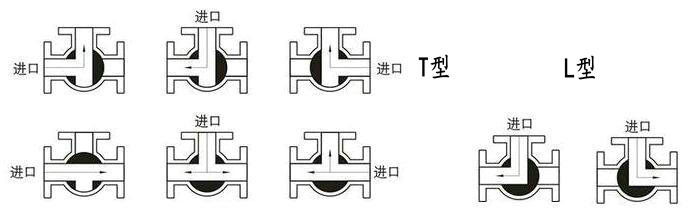

三通球阀原理

防爆电动三通球阀结构特点:

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
3、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

电动防爆三通球阀图片
放大查看

防爆电动三通球阀有三个通口,和普通球阀不同的是多了一出口,一般流向为一进两出或两进一出。工作是通过输入相关电源,带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。
