电动低温调节阀

电动低温调节阀

  • 阀门型号:DWZDLP、DWZDLM
  • 通径规格:DN25~DN250mm
  • 结构形式:直通铸造球型阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16、PN40、PN64
  • 适用温度:-40~-196℃,超低温可达-250℃
  • 应用范围:低温气体、流体(如液氧、液氩等)
  • 产品特点:加长杆设计,减少外界热能传入,耐低温性能好
电动低温调节阀概述:

电子式电动低温调节阀由3810系列电动执行器与加长杆低温型阀体组成,阀体采用精密结构,具有良好的耐低温性,适用于介质温度-40℃~ -196℃的低温、深冷场合。电动低温调节阀长颈型上阀盖的作用,是为了使填料处于常温下工作,并减少外界热能传入,为减少传递,长颈一般采用薄壁结构,具有良好的耐低温性,特别用于精确控低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。

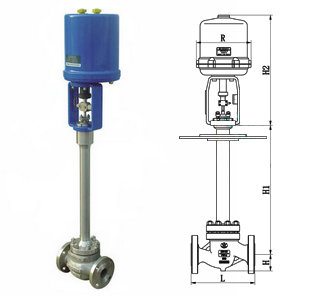

气动低温调节阀结构
电动低温调节阀特点:

电动低温调节阀的生产制定了严格的制造工艺和采用专用设备,对零件的加工进行严格的质量控制,经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏,阀门的装配与普通阀门也不同,零件需经过严格的清洗,除去任何油污,以保证使用性能。

电动低温调节阀参数:


阀体
形      式 直通单座铸造球型阀
公称通径 25、32、40、50、65、80、100、1 25、150、200、250mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢、不锈钢等
上  阀  盖 低温型:-60--196℃  超低温型-250℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式 单座式,套筒式
流量特性 等百分比特性和线性特性
材      料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动低温调节阀工作原理:

电动低温调节阀内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动低温调节阀执行器:


执行机构
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25 +70℃ 环境湿度:≤95%

相关产品:气动薄膜低温调节阀
