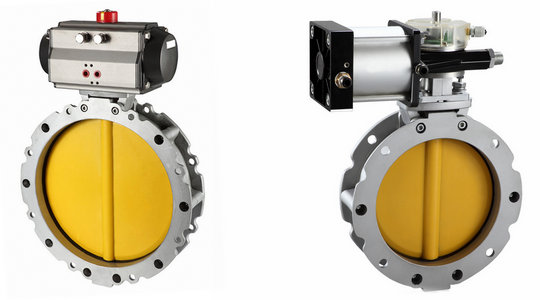

气动粉体蝶阀

气动粉体蝶阀

  • 阀门型号:气动粉体蝶阀
  • 通径规格:DN100~DN500
  • 结构形式:垂直板式
  • 阀体材质:压铸铝合金
  • 公称压力:0.2mpa
  • 适用温度:≤80℃
  • 应用范围:水泥、粉尘、粉末等粉体及颗粒状物料
  • 产品特点:重量轻、性价比高、耐磨性强
气动粉体蝶阀概述:



气动粉体蝶阀专用水泥、粉尘、粉末等物料介质的场合,主要由阀体、密封座、阀板和气动执行器组成,阀体橡胶密封圈形成的软性密封,使其特别适用于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,气动粉体蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。
气动粉体蝶阀分类
气动粉体蝶阀特点:



气动粉体蝶阀阀板中间为平板结构,阀杆设置在阀板的上下两侧并与阀板一体连接,密封座套接在阀板上,阀板两侧的阀杆穿过密封座的轴孔容置在阀体的轴孔内。气动粉体蝶阀由粉体板、丁晴密封圈,覆以耐磨高分子材料加工而成,半阀体为铝合金材料,旋转阀板采用高分子材料制作,专用于粉状及颗粒状物料处理。

气动粉体蝶阀参数:


公称通径DN100~DN500(MM)
公称压力0.2MPa
连接方式双法兰,单法兰
驱动形式气源驱动,压缩空气4~7bar
适用温度≤80℃
动作范围0~90°
密封材质丁晴橡胶
阀板材质压铸铝合金、铁板,不锈钢板,聚氨酯板
适用介质水泥、粉尘、粉末及干性粉料
控制形式开关型、调节型

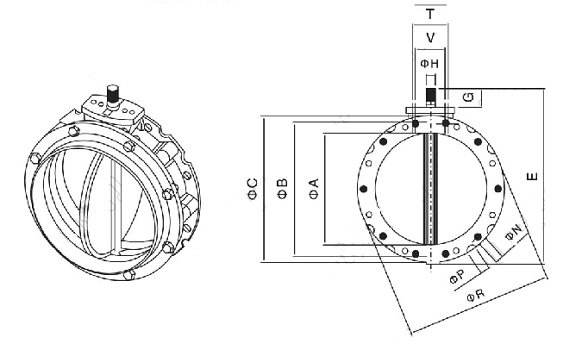

气动粉体蝶阀结构图:
气动粉体蝶阀结构图
气动粉体蝶阀附件:

驱动方法压缩空气(可带手轮)
供气压力0.4-0.7mpa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式
单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)
可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
