KF气动直通球阀_GU-KF高真空球阀

时间:2019-11-18   来源:多仪阀门   点击:

GU-KF气动直通球阀采用全通径结构,球孔与球阀的两端接头成一直线,介质可在无阻力的状态下流通,且不会产生积留,不仅结构简单、密封性好,对于不同的目的和工况,可选用不同的阀体材质或密封材料予以解决,是食品、新能源、半导体、3C产品、光电等行业领域的常选阀门,且不仅能在真空状态下使用,也可在低压中运行,达到正负压两用的优点。

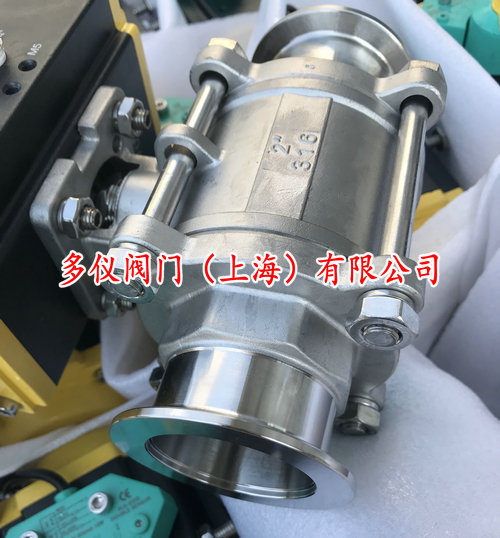

KF气动直通球阀

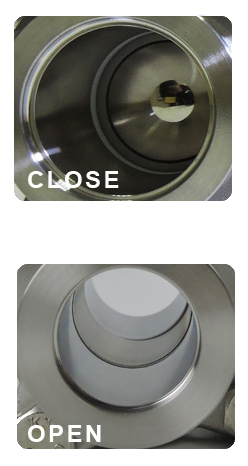

GU-KF气动直通球阀结构简单且坚固,安装尺寸小,驱动力矩小,可实现快速开关,阀体采用ISO5211高平台设计,可直接装配手柄、手轮或电动执行装置,安装简单,操作方便。由于采用全通径球阀,在输送介质的过程中,不易产生停滞,且流体阻力小,无残留,易清洗等,阀体材质可选用不锈钢304、316、316L及更高级别材料,密封材质有PTFE、PPL、PFA或硬质合金等材料。

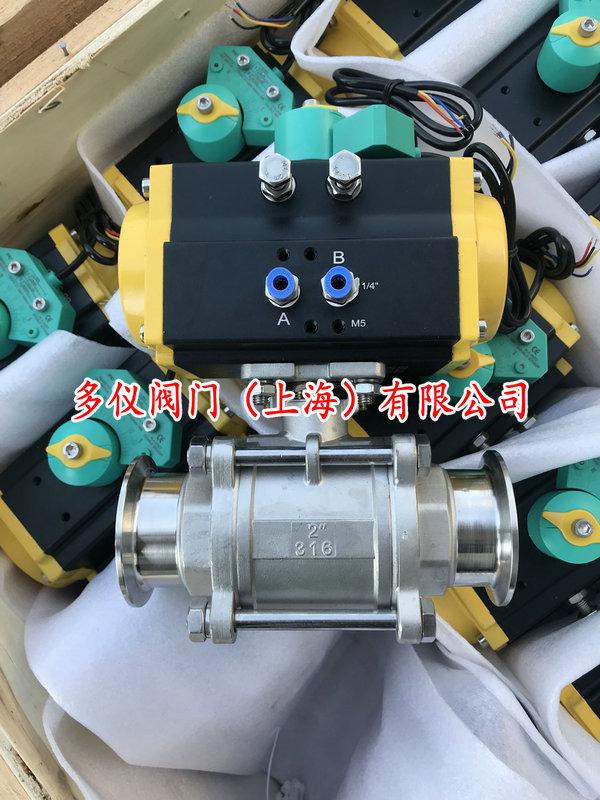

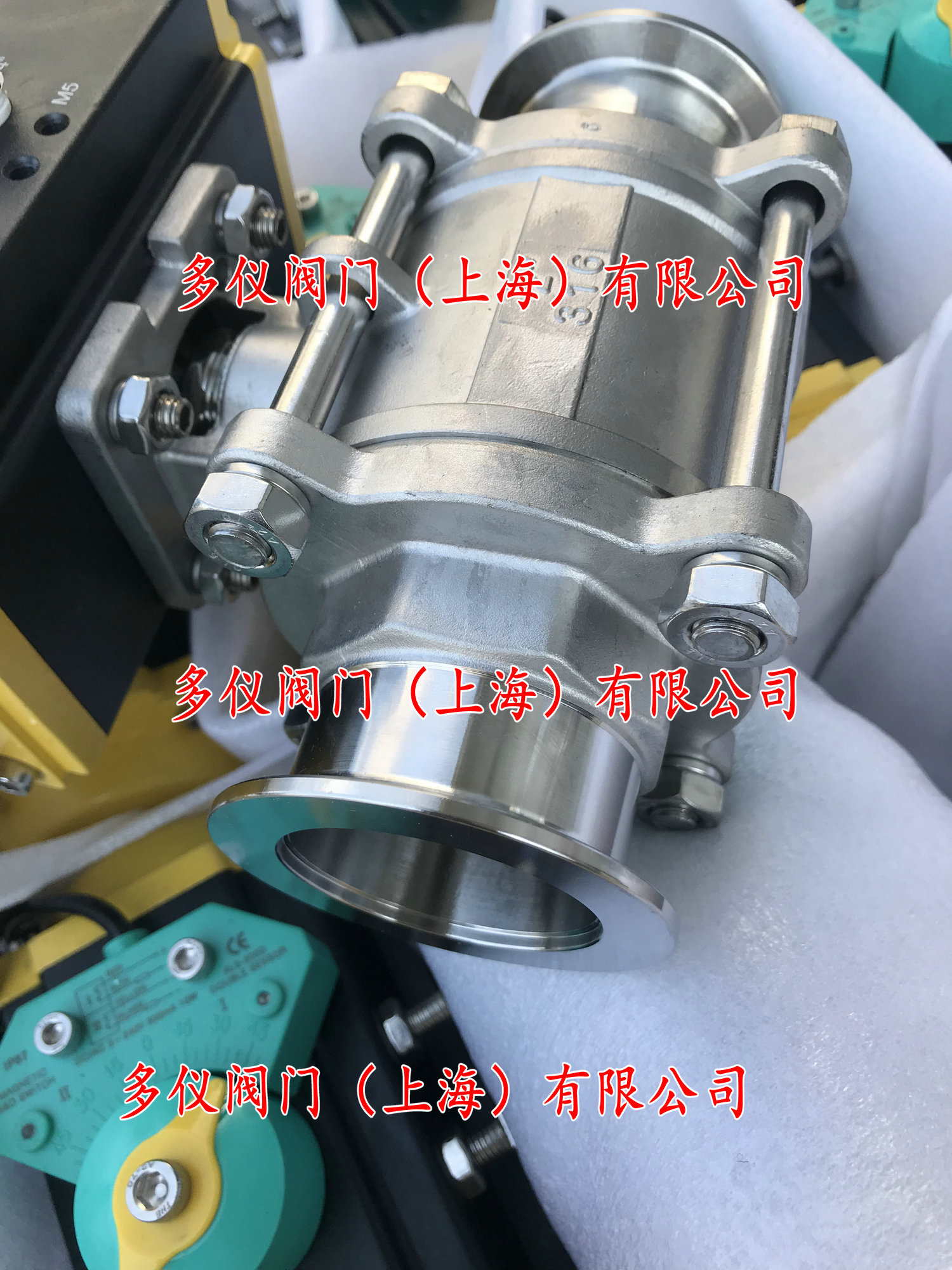

KF气动直通球阀 KF气动直通球阀技术参数

KF气动直通球阀相关技术参数:

公称通径 DN10~DN200(mm)
公称压力 1.6、2.5、4.0、6.4MPa
连接形式 KF连接
密封材质 PTFE、PPL、PFA、硬质合金
阀芯形式 直通式
温度范围 -40℃ - 350℃
流道形式 全通径(无残留)
阀体材质 不锈钢304、316、316L
适用范围 半导体、新能源、真空获得设备、食品、制药、生物科技
附件选择 电磁阀、限位开关、手轮操作、阀门定位器、空气过滤减压阀
执行机构 单作用(弹簧复位功能),双作用(气开气关)
控制方式 开关型(开关两位控制)、调节型(模拟量调节)

可根据用户的使用条件要求,定制阀门尺寸的大小,包含法兰间距的长短,阀门结构形式不同,压力等级大小,密封材料的选配,以及阀体的材质的选择。
