KF气动三通球阀_GU-KF高真空三通球阀

时间:2019-11-18   来源:多仪阀门   点击:

KF气动三通球阀是一种结合国外阀门技术而改进的一种新型产品,以等宽流道的设计理念,采用全通径结构,即球芯的实际尺寸与管道直通流径为同一直线,在输送介质的过程中,不易产生停滞,且方便定期的刮蜡吹扫器通过,具有流体阻力小,无残留,易清洗的优点,是半导体产业、新能源行业、真空获得设备的首选产品,更在食品、制药、生物科技等领域中被得到广泛使用。

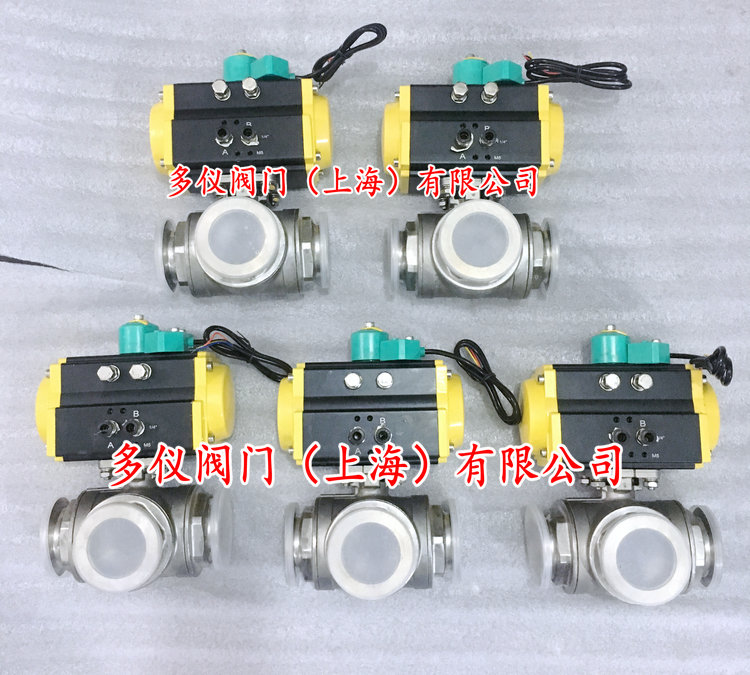

KF气动三通球阀

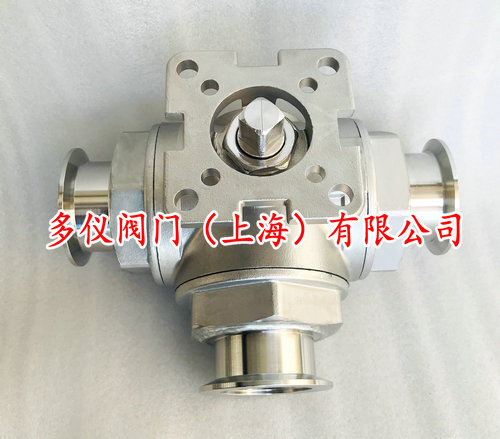

KF气动三通球阀的阀体采用ISO5211高平台设计,可直接装配电动或气动执行装置,具有安装方便,结构紧凑等特点,结构形式有T型或L型两种形式,阀体材质可选用不锈钢304、316、316L及更高级别材料,密封材质根据温度不同,有PTFE、PPL、PFA或硬质合金等材料,驱动部分则有开关两位控制,模拟量调节流量,紧急切断等多种功能选择,有效满足各种复杂工况要求。

KF气动三通球阀相关技术参数:

公称通径 DN10~DN200(mm)
公称压力 1.6、2.5、4.0、6.4MPa
连接形式 KF连接
密封材质 PTFE、PPL、PFA、硬质合金
阀芯形式 T型结构、L型结构
温度范围 -40℃ - 350℃
流道形式 全通径(无残留)
阀体材质 不锈钢304、316、316L
适用范围 半导体、新能源、真空获得设备、食品、制药、生物科技
附件选择 电磁阀、限位开关、手轮操作、阀门定位器、空气过滤减压阀
执行机构 单作用(弹簧复位功能),双作用(气开气关)
控制方式 开关型(开关两位控制)、调节型(模拟量调节)

KF气动三通球阀

可根据用户的使用条件要求,定制阀门尺寸的大小,包含法兰间距的长短,阀门结构形式不同,压力等级大小,密封材料的选配,以及阀体的材质的选择。
