自力式调节阀

多仪阀门调节阀自力式调节阀系列
自力式氮封阀

自力式氮封阀

  • 阀门型号:ZZDQ
  • 通径规格:DN20~DN100mm
  • 结构形式:直通铸造阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16、PN40
  • 适用温度:-20-80℃ -20-350℃
  • 应用范围:石油、化工、气体
  • 产品特点:无需外部能源,根据自身压力即可进行调节
自力式氮封阀概述:

自力式氮封装置调节阀主要由快速泄放阀和自力式微压调节阀,以及压力弹簧、指挥器、脉冲管等相关部件组成,主要用于保持容器顶部保护气体(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发,被氧化,以及容器的安全,特别适用于各类大型储罐的气封保护系统。

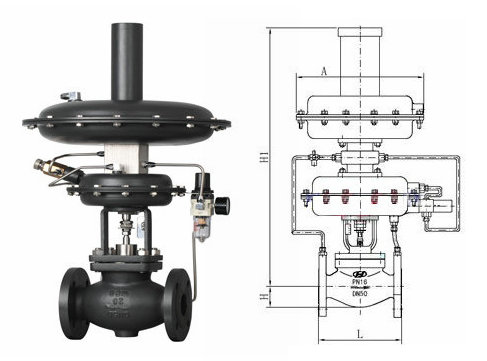

自力式氮封阀结构图
自力式氮封阀特点:

自力式氮封阀具有节能、动作灵敏、运行可靠、操作与维修方便等特点,广泛应用于石油、化工等行业。自力式氮封阀无需外部能源,利用管道自身压力即可进行调节,能在无电、无气的场合工作,既方便又节约能源,降低成本。

自力式氮封阀参数:


技术参数和性能
公称通径 Dn20、25、32、40、50、65、80、100mm
公称压力 PN1.6、4.0MPa
法兰标准 JB/T79.1-94、79.2-94等
阀体材料 铸钢、不锈钢
阀体型式 单座(P)、双座(N)、套筒(M)
阀芯材料 硬密封:不锈钢
软密封:不锈钢镶嵌橡胶圈
阀杆材料 不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)
压力平衡 不锈钢波纹管
流量特性 快开
使用温度 -20-80℃ -20-350℃

自力式氮封阀工作原理:

当储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。当微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下,现场压力较高,必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa,压力可按分段设定,从0.5Kpa 至66 Kpa以下,介质温度温度≤80℃。

自力式氮封阀结构组成:


结构组成
1 2 3 4 5 6 7 8 9 10 11
主阀 主阀阀芯 主阀执行机构 减压阀 节流阀 指挥器阀芯 检测机构 预设弹簧 主阀 检测机构 弹簧

相关产品:自力式压力调节阀     自力式流量调节阀
