卫生级气动三通球阀Q684(5)F-16P图片

时间:2018-09-05   来源:多仪阀门   点击:

卫生级气动三通球阀Q684(5)F-16P是一种专用于食品或生物制药领域等,各种需要满足卫生级要求的管路中做介质切换、分流、合流等控制,其内外部光滑、无缝、自动排空手工艺流体通道,还非常适用于蒸汽其他CIP就地清洗的需要,广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。

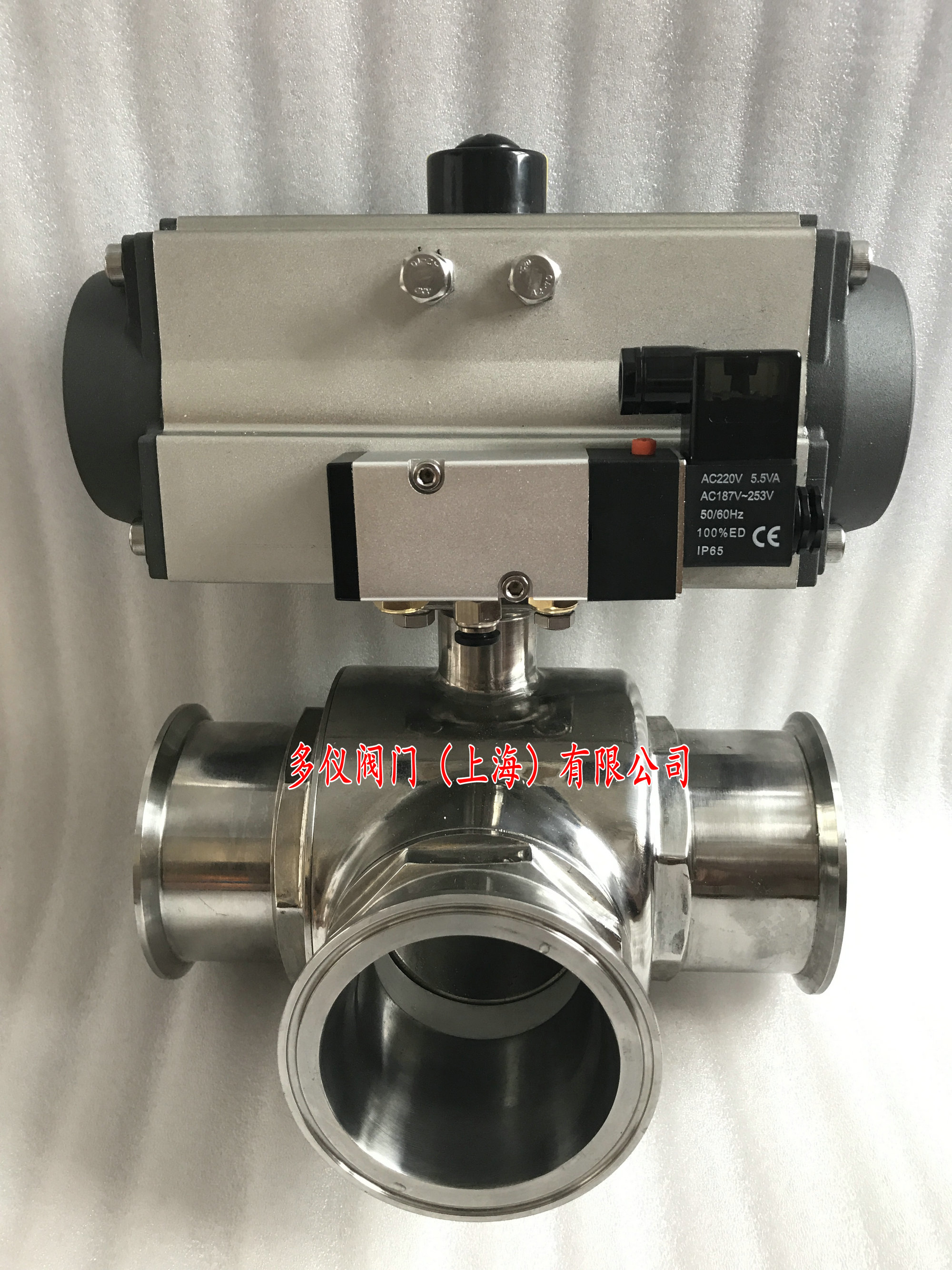

卫生级气动三通球阀图


卫生级气动三通球阀采用SUS304、316L制作,可以满足食品、生物制药领域各种介质的特殊要求,在制造加工过程中严格按FDA要求进行质量临控,采用电脑三维设计,是为GMP要求而制造的,其完全贯通的阀门腔设计不会产生任何流体阻力,因此使得成为用来处理黏性或含有颗粒物的流体的最佳选择。

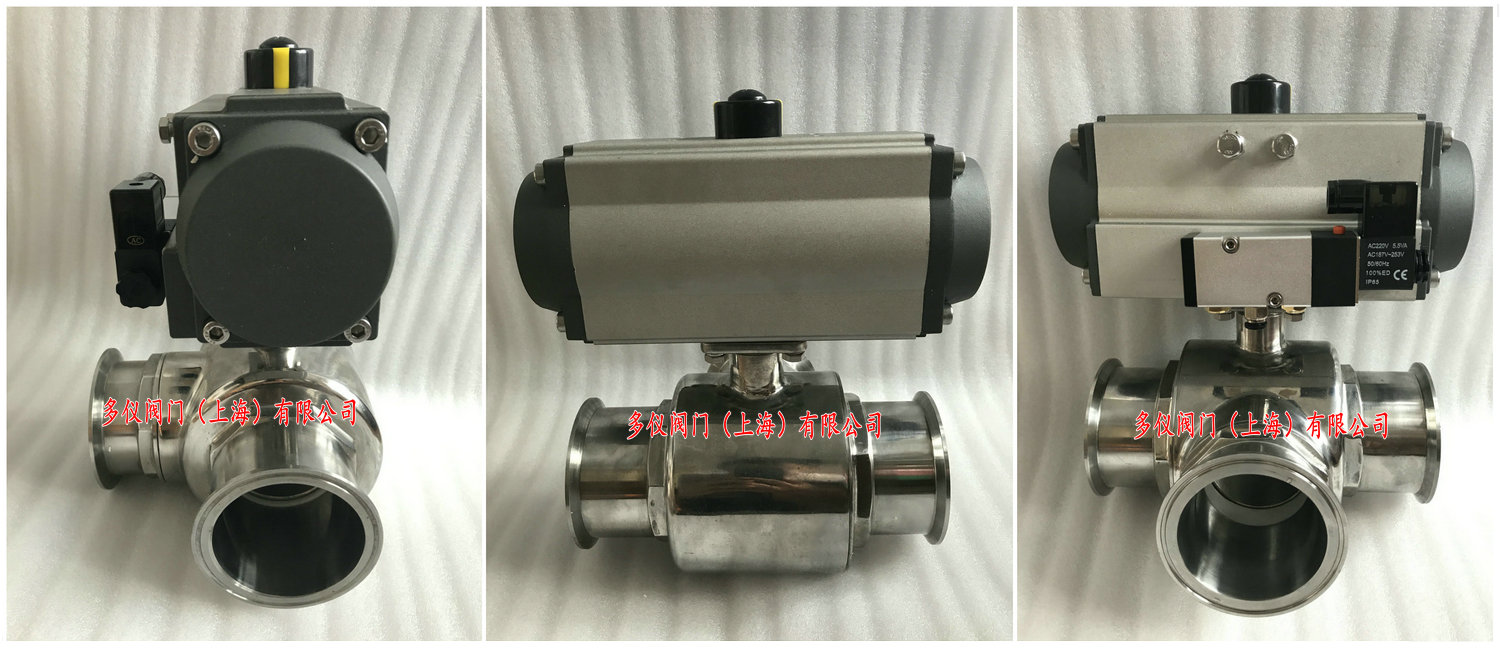

卫生级气动三通球阀图片

卫生级气动三通球阀内部球芯分为T型(分流、合流)、L型(换向),L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:,T型孔道可以使三个通道互相连通或使其中两个通道连通,适用于介质的分流、合流或流向切换。

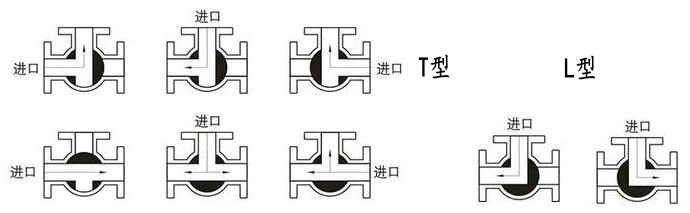

气动卫生级三通球阀流向图

卫生级气动三通球阀气动执行器有双作用和单作用,可配气动阀门的附件有换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮装置等。Q684(5)F-16C型号含义说明:Q球阀,6气动,8卡箍,4 L型,5 T型,F密封四氟,16压力16公斤,P阀体材质为不锈钢。(参阅 球阀型号编制说明
