气动调节阀

多仪阀门调节阀气动调节阀系列
气动薄膜三通调节阀

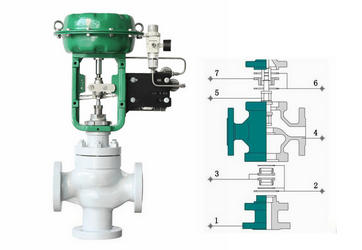

气动薄膜三通调节阀

  • 阀门型号:ZJHQ、ZJHX
  • 通径规格:DN20~DN200mm
  • 结构形式:直通铸造三通阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16、PN40、PN64
  • 适用温度:-196℃-450℃(具体见产品详情)
  • 应用范围:液体、气体、蒸汽等介质
  • 产品特点:可代替两台互为开关的单、座调节阀
气动薄膜三通调节阀概述:

ZJHQ、X气动薄膜三通调节阀是针对三通控制而研制的专用调节阀,有合流和分流两种结构形式,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,具有调节精度高,动作稳定可靠等优点。气动薄膜三通调节阀合流型主要用于将两种流体混合成第三种流体,分流型主要用于将一股流体分成两股流体,可代替两台互为开关的单、座调节阀,用于液体、气体、蒸汽等介质的调节与控制。
气动薄膜三通调节阀特点:

气动薄膜三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,公称通径和压差较小时,合流阀可用于分流场合,但公称通径大于80mm和压差较大的分流场合,不能互换使用。

气动薄膜三通调节阀参数:


阀体
形      式 直通单座铸造球型阀
公称通径 20、25、32、40、50、65、80、100、125、150、200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、792-94等
材      料 铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式 直通铸造三通阀

阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等

气动三通调节阀原理:【 查看       气动三通调节阀工作原理动态图

分流阀

分流阀
合流阀

合流阀

气动三调节阀阀体为三通结构,即一进两出(分流型),两进一出(合流型),其中三通合流调节阀用于将两种流体混合成第三种流体,或两种不同温度的同种流体,混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。

气动三通调节阀执行机构:


执行机构
型      式 ZHA/B多弹簧薄膜执行机构
型      号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
弹簧范围KPa 20-100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140-400KPa
气源接口 RCl/4"
环境温度 -30-70℃

阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

相关产品:电子式电动三通调节阀
