气动三段式(分段式)蝶阀图片

时间:2017-12-04 16:17:38   来源:多仪阀门   点击:0

气动分段式蝶阀是一种可以控制蝶阀在0°到90°之间实现两次的开启和关闭的阀门,主要由三段式气动执行器,二或三个电磁阀及相关附件组成,通过对电磁阀的不同供电方式,实现阀门的全开、半开、关闭等功能,达到对管道内流量的控制。

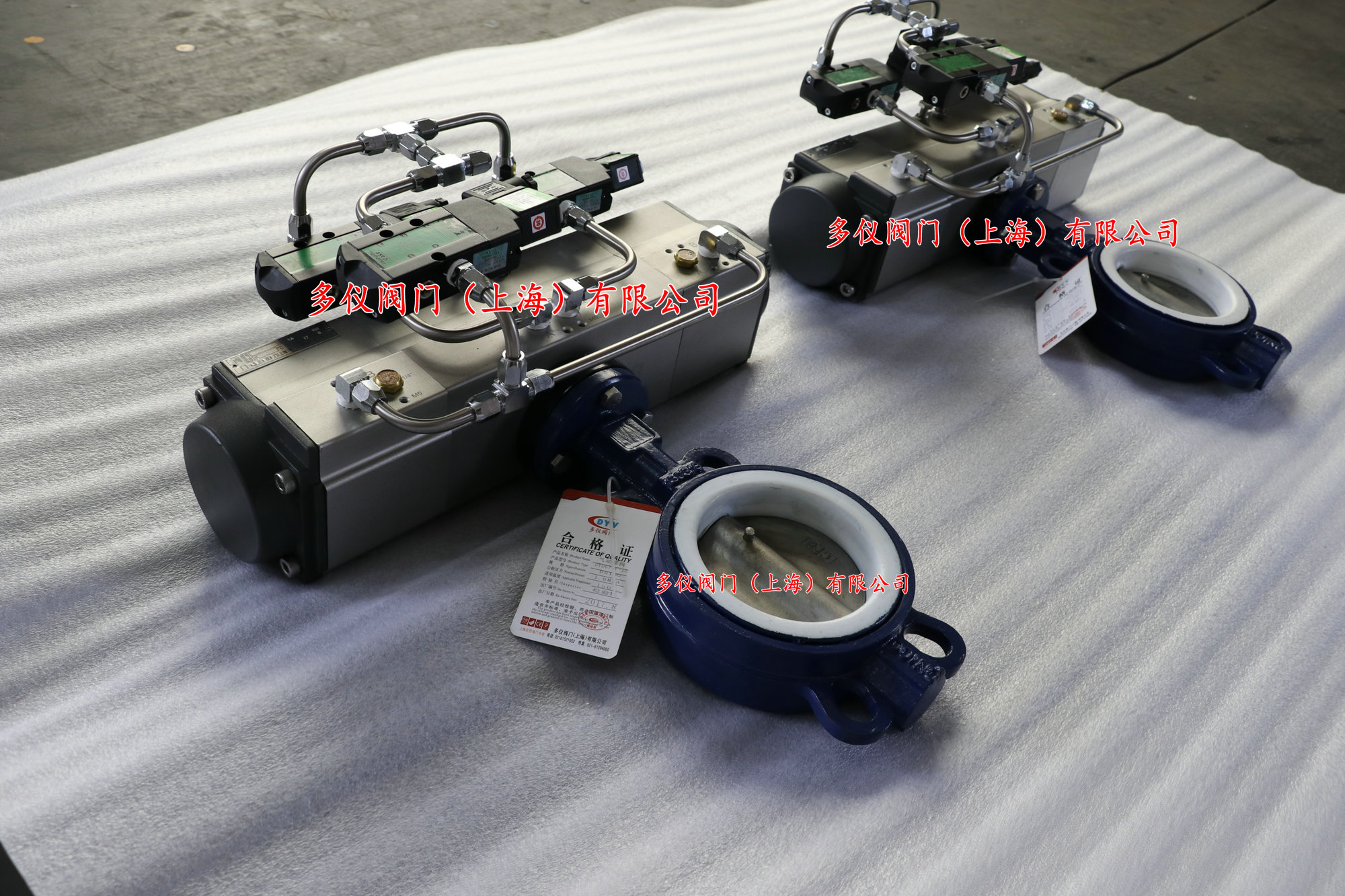

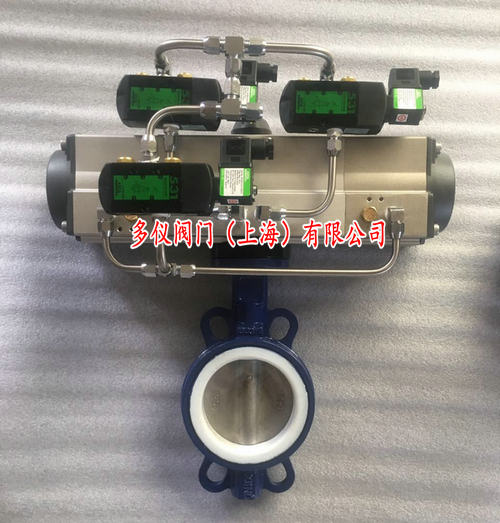

气动三段式蝶阀


气动分段式蝶阀通过一套电磁阀来控制回路,实现对蝶阀的位置可控性,一般有0° -45°-90°或者0° -90°-180°的操作方式,也可根据用户需要定制中间值,如30°、50°、60°等中间位置,也可在现场设定0-60°之间进行设定以满足现场对不同流量的控制。

气动三段式蝶阀原理

位置1(中间位置)

气源压力同时进入2口和D口,空气从4口和C口排出,2口作为内部活塞移动,D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

气动三段式蝶阀原理

位置2(全开位置)

气源压力同时进入2口和C口,空气从4口和D口排出,2口的内部活塞继续移动,C口味解除辅助活塞推杆限制定位,使内部活塞顺利达到全开位置。
气动三段式蝶阀原理

位置3(全关位置)

气源压力进入4口,空气从2口排出,内部活塞向中间方向移动到达全关位置。可提供0-45-90弹簧回位型号规格,在断气断电时或气源故障,通过弹簧迫使内部活塞回位到全关位置。
