气动三段式(三位式)球阀图片

时间:2017-12-04 16:18:09   来源:多仪阀门   点击:0

气动三段式球阀又称三位式气动球阀,它可提供球阀在0°到90°之间产生0°,45°,90°或0°,60°,90°的三位式操作方式,通过两个辅助活塞移动产生机械制动,来实现可调的中间位置,达到对管道内流量的控制,一般使用场合是在石油和化工产品的散装系统中。

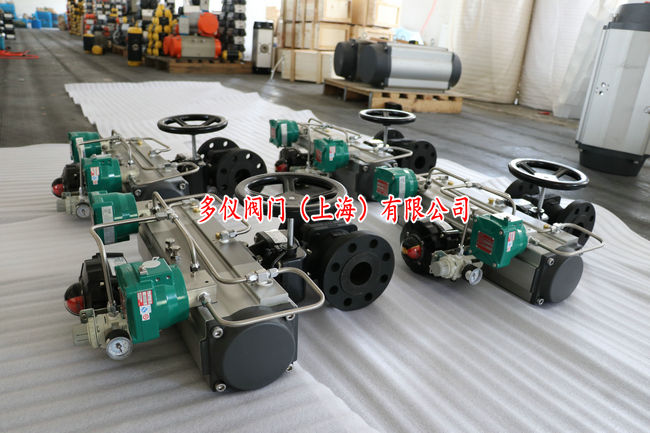

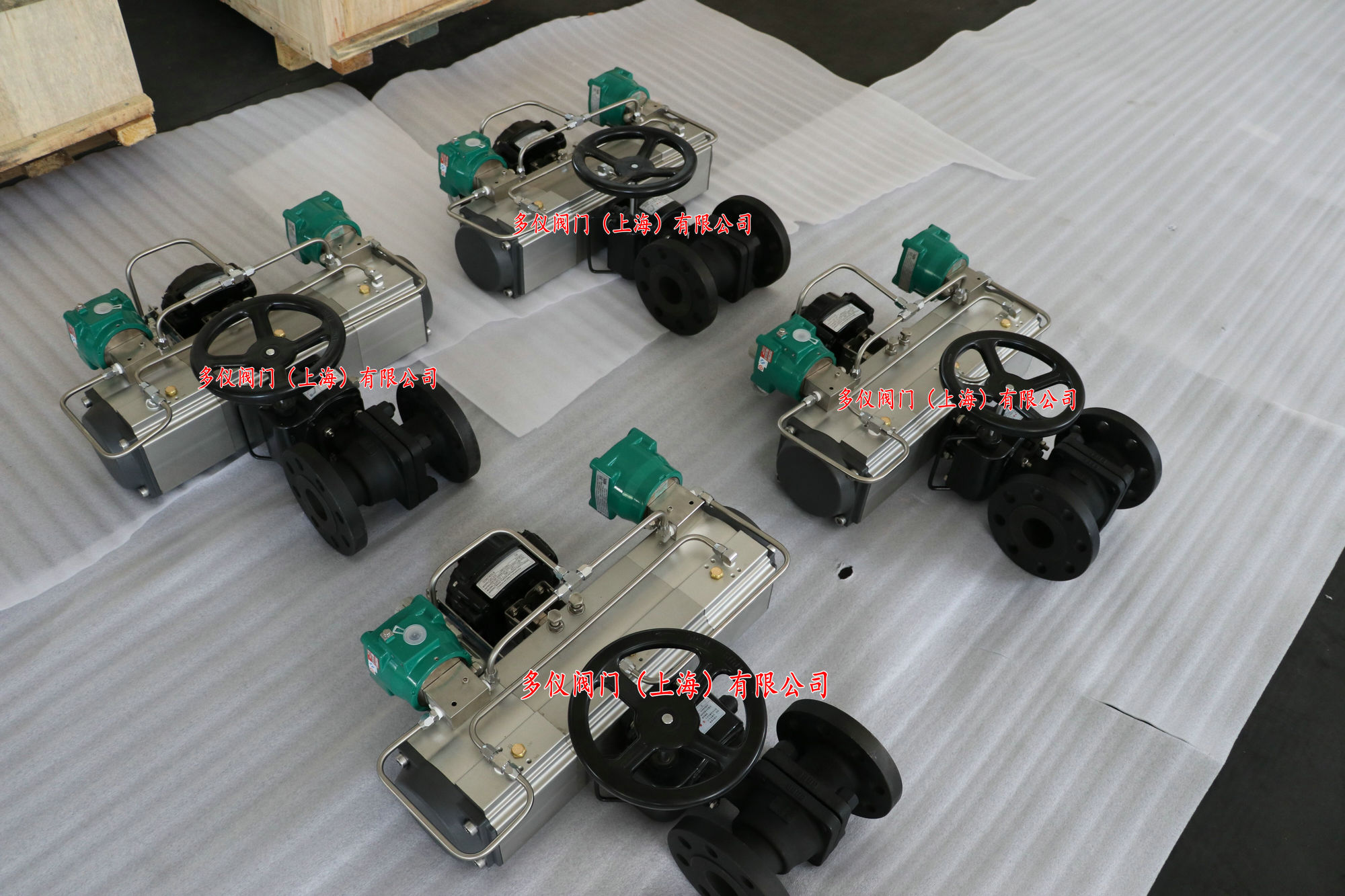

气动三段式球阀图片


气动三段式球阀通常由三段式气动执行器,二或三个电磁阀及相关附件组成,通过改变附加气缸的活塞行程,执行器和阀门转角被停止在预先设定的角度(45°-90°),因此阀门流量得以调节,这种装置靠两个电磁阀控制阀门的流量。此装置在调节到需要的位置后,可以在长期的工作周期中保持持久不变的计量精度。

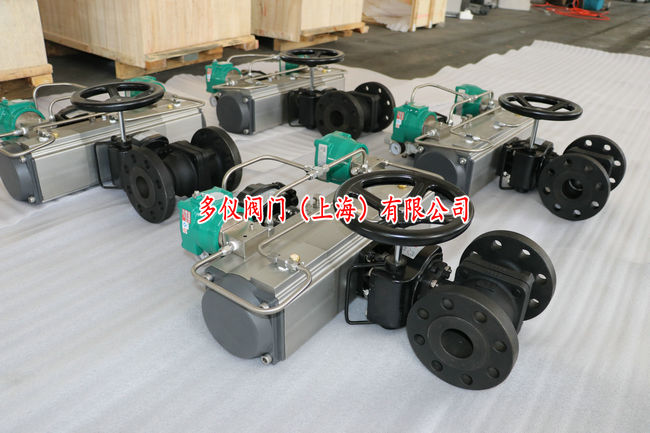

气动三位式球阀图片


由于三位式气动分段式球阀可以实现球阀在0°到90°之间实现两次的开启和关闭,控制管道内流量,使其大量应用在石油和化工产品的散装系统中,配置防爆限位开关,防爆电磁阀等配件,可用于苛刻工矿需要。

气动三段式蝶阀原理

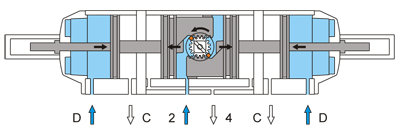

位置1(中间位置)

气源压力同时进入2口和D口,空气从4口和C口排出,2口作为内部活塞移动,D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

气动三段式蝶阀原理

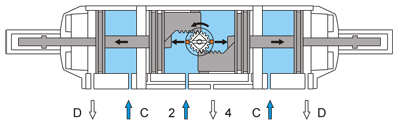

位置2(全开位置)

气源压力同时进入2口和C口,空气从4口和D口排出,2口的内部活塞继续移动,C口味解除辅助活塞推杆限制定位,使内部活塞顺利达到全开位置。
气动三段式蝶阀原理

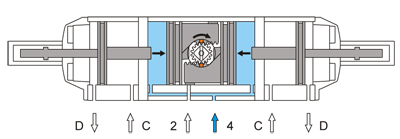

位置3(全关位置)

气源压力进入4口,空气从2口排出,内部活塞向中间方向移动到达全关位置。可提供0-45-90弹簧回位型号规格,在断气断电时或气源故障,通过弹簧迫使内部活塞回位到全关位置。
