自力式阀前压力调节阀

自力式阀前压力调节阀

  • 阀门型号:ZZYP-16K
  • 通径规格:DN15~DN250mm
  • 结构形式:直通铸造阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN1.6、2.5、4.0MPa
  • 适用温度:0℃-200℃
  • 应用范围:液体、气体和蒸汽介质
  • 产品特点:泄压、恒压(用于阀前压力调节)
自力式阀前压力调节阀概述:

ZZYP-16K自力式阀前压力调节阀是指泄压、稳压(用于阀前压力调节)的自动控制,也可通俗的称之为背压阀,主要通过感应阀前压力的变化,来调整阀芯打开的开度,从而实现控制阀前压力在设定点。自力式阀前压力调节阀由控制阀门、执行器和一个设定压力的弹簧组成,适用于非腐蚀性的液体、气体和蒸汽,在系统管道中起阀前压力控制的作用,当阀前压力升高时,控制阀开启。

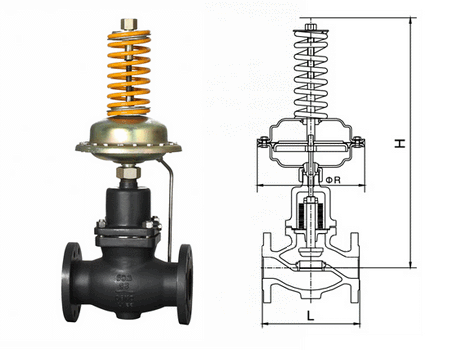

自力式阀前压力调节阀结构
自力式阀前压力调节阀特点:

自力式阀前压力调节阀最大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整,直接利用被调介质的能量,来操纵调节机构,从而实现自动控制,具有动作灵敏,密封性好,压力设定点波动力小等优点!

自力式阀前压力调节阀参数:

技术参数
公称通径 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力 PN1.6、4.0MPa
法兰标准 ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料 铸钢、铸不锈钢
阀芯材料 硬密封:不锈钢
软密封:不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

自力式阀前压力调节阀工作原理:

自力式压力调节阀用于控制阀前压力的调压阀,阀的作用方式为压开型,介质由箭头方向流入阀体,另一路经冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到泄压、稳压之目的。如阀前压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开启度增大,直至阀前压力下降到设定值为止。同理,如果当阀前力降低,作用在膜片上的力减小,由弹簧的反作用力,带动阀芯,使阀门开启度减小,直到阀后压力上升到设定值为止。

自力式阀前压力调节阀温度范围:


允许工作温度
公称通径   15-125mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长≤200℃
冷却罐和散热≤200℃ 冷却罐和加长≤200℃
软密封 ≤150℃
结构组成
1 2 3 4 5 6 7 8 9 10 11 12
阀体 阀座 阀轴 阀盖 膜盖 膜片 弹簧 调节螺母 导压管 波纹管 平衡膜片 充注阀
