自力式压力调节阀

自力式压力调节阀

  • 阀门型号:ZZYP-16B、ZZYP-16K
  • 通径规格:DN20~300mm
  • 结构形式:直通铸造球型阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN1.6、2.5、4.0、6.4MPa
  • 适用温度:标准型-17~+450℃
  • 应用范围:气体、液体及蒸汽介质,减压稳压或泄压稳压
  • 产品特点:无需外部能源,利用管道自身压力调节
自力式压力调节阀概述:

ZZYP自力式压力调节阀主要由控制阀门、执行器和一个设定压力的弹簧组成,适用于非腐蚀性的液体、气体、和蒸汽,在系统管道中的阀前(当阀前压力升高时,控制阀开启)或阀后(当阀压力升高时,控制阀开启)压力控制。广泛应用于石油、化工、电力、冶金、医药、食品、纺织、机械、暖通。作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。

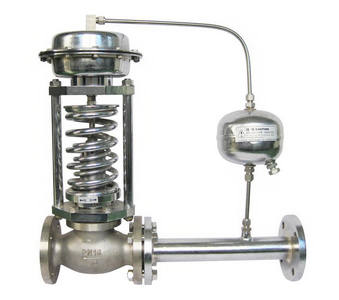

自力式压力调节阀(带泠凝器)
自力式压力调节阀(带泠凝器)

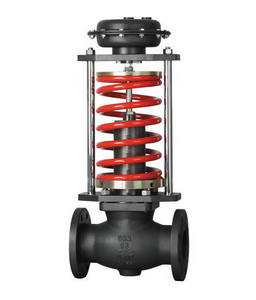

自力式压力调节阀(标准型)
自力式压力调节阀(标准型)

自力式压力调节阀特点:

自力式压力调节阀相对于手动调节阀,它的优点是能够自动调节;相对于电动调节阀,它的优点是不需要外部动力。自力式调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作,不需要外接电源和二次仪表。

自力式压力调节阀作用:

自力式调节阀都利用阀输出端的反馈信号(压力、压差、温度)通过信号管传递到执行机构驱动阀瓣改变阀门的开度,达到调节压力、流量、温度的目的。,在闭式水循环系统(如热水供暖系统、空调冷冻水系统)中,正确使用这种阀门,可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。

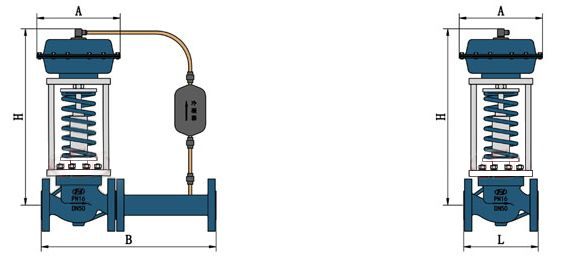

自力式压力调节阀结构图

自力式压力调节阀参数:

阀体
形      式 直通铸造球型阀
公称通径 20、25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力 PN16、40、64bar
法兰标准 ANSI、JIS、DIN、GB、JB
材      料 铸钢、不锈钢等
上  阀  盖 标准型:-17-450℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
连接形式 法兰

阀内组件
阀芯型式 单座、套筒型阀芯
流量特性 快开

自力式压力调节阀流量系数:

额定流量系数、额定行程、臧压比
公称通径DN(mm)   20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KvS   7 11 20 30 48 75 120 190 300 480 750 1100 1750
额定型程(mm)   8 11 14 20 25 40 50 60 70
减压比 最大 10:1
最小 10:8

相关产品 : 自力式流量调节阀      自力式温度调节阀
