气动薄膜衬氟调节阀

气动薄膜衬氟调节阀

  • 阀门型号:ZJHPF46
  • 通径规格:DN20~DN150mm
  • 结构形式:单座柱塞衬氟阀芯
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16
  • 适用温度:-40℃-180℃
  • 应用范围:盐酸、强碱、有毒、有害等强腐蚀介质
  • 产品特点:耐腐蚀、密封性能好、泄漏量小
气动衬氟调节阀概述:

ZJHPF46气动衬氟调节阀主要由多弹簧气动薄膜执行机构与耐腐蚀直通单座阀组成,专用于化工行业腐蚀、渗透性介质管道或管路中,具有密封性能好、泄漏量小等特点。由于阀门接触介质的部位均采用高温模压或高压注塑工艺,全衬里耐腐蚀、耐老化的氟塑料FEP(F46)、PFA、Po或其他衬里材料,也可选装聚四氟乙烯波纹管密封,使该调节阀能广泛适用于氯碱、化工、石油、冶金、医药、电站等行业,实现对生产工艺流程中湿氯气、盐酸、强碱、有毒、有害等强腐蚀介质的过程控制。

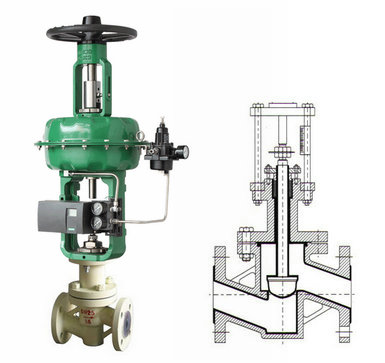

气动衬氟调节阀结构图
气动衬氟调节阀特点:

1、耐腐蚀:阀体内腔、阀芯、阀杆均包衬2.5~3mm厚的FEP(F46)等,能耐盐、酸、碱,耐强腐蚀。
2、密封性能好:由于填料函部位采用PTFE材质的波纹管和填料双重密封,确保无渗漏。
3、泄漏量小:由于阀芯、阀座是软密封结构,故泄漏量低于国家标准GB/T4213中的IV级泄露标准。
4、执行机构采用小型多弹簧执行机构,体积小,重量轻。调节精度高。

气动衬氟调节阀参数:


阀体
形      式 直通单座球型阀
公称通径 G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
公称压力 PN16bar
法兰标准 RF
材      料 铸钢( ZG230450)、衬聚四氟乙烯(F46)等
工作温度 -40-180℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料

阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
阀芯材料 2Cr13、衬聚四氟乙烯(F46)
阀座材料 2Cr13、衬聚四氟乙烯(F46)
波纹管材料 聚四氟乙烯{ F46)

气动衬氟调节阀执行器:

执行机构
型      式 ZHA/B多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布、丁晴橡胶夹尼龙布
弹簧范围 20-100、80-240KPa
供气压力 140-400KPa
气源接口 内螺纹M16xl.25
环境温度 -30-70℃

阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
