气动阀门故障位置(FO、FC、FL)的解释说明

时间:2021-07-13 16:10:53   来源:多仪阀门   点击:0
气动阀门是近年来各工业使用较多的设备之一,通过借助压缩空气来实现驱动,进而实现阀门的开闭。气动执行器可以简单的实现快速直线循环运动,结构简单,维护便捷,同时可以在各种恶劣工作环境中使用,如有防爆要求、多粉尘或潮湿的工况,主要应用于石油、天然气、化工、电力、印染、矿业、制药等场所。
气动球阀系列

了解详情
气动蝶阀产品

了解详情

气动阀门根据作用形式,一般可分为气开式、气关式。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时,调节阀是处于关闭位置安全还是开启位置安全。

气开型(Air to Open)是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。故有时气开型阀门又称故障关闭型(Fail to Close FC)。

气关型(Air to Close)动作方向正好与气开型相反。当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。故有时又称为故障开启型(Fail to Open FO)。

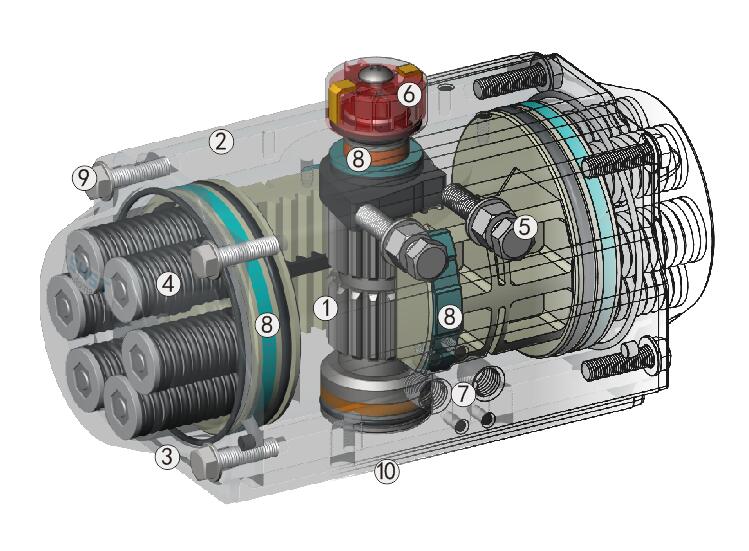

气动执行器

那么在使用过程中,通常会出现的几项故障位置为(FO、FC、FL),在阀门故障关/故障开中“故障”是指:气源故障时阀门的动作。对于气动阀门故障位置,主要分为几种情况:

1、气动阀门装置联锁动作情况下,阀门位置应有以下几种情况:

FC——气源丢失,阀门处于关闭位置

FO——气源丢失,阀门处于打开位置

FL——气源丢失,阀门处于时刻位置并一直保持

FLC——气源丢失,阀门保位但趋于关闭,阀门处于关闭位置(气缸中气体消耗完)

FLO——气源丢失,阀门保位但趋于打开,阀门处于打开位置(气缸中气体消耗完)

2、调节阀或开关阀参与装置联锁动作情况下,阀门位置应有以下几种情况:

FC——气源丢失或电磁阀失电,阀门处于关闭位置

FO——气源丢失或电磁阀失电,阀门处于打开位置

AFL/EFC——1.气源丢失电磁阀未失电,阀门保位;2.不管气源是否丢失电磁阀失电,阀门处于关闭位置

AFL/EFO——1.气源丢失电磁阀未失电,阀门保位;2.不管气源是否丢失电磁阀失电,阀门处于打开位置

气动阀门通过输出信号实现阀门的切断、接通、调节等功能,其启闭速度相对较快,常用于快速两位切断使用,也可以用于调节流量使用,搭配不同的配件,就能达不到各种不一样的控制方式。
