多仪阀门 – 球阀 – 电动球阀系列

电动高压球阀

阀门型号：Q941N，Q941Y，Q947Y，Q911N
通径规格：法兰DN15～DN300，螺纹1/2
结构形式：O型直通
阀体材质：A105、不锈钢304、316、316L等
公称压力：PN100、PN160、PN250等
适用温度：-20℃～450℃
应用范围：液压油、高压气体、蒸汽、环保处理、污水等
产品特点：稳定性好，抗挤压和耐冲蚀性能，耐液压及耐高温

电动高压球阀简介：

电动高压球阀是由锻造球阀与电动执行装置连接组成，分为电动内螺纹高压球阀和电动法兰高压球阀，阀门锻件可耐高压、液压及耐高温，在最大工作压力能保持良好的密封性能及抗压均匀性，特别适用于高温高压的特殊工况场合当中。在没有特定要求的情况下，阀体的材质都要求在不锈钢304或以上。可根据使用要求配置电动执行机构，对介质进行开关两位控制或调节。

为了提高电动高压球阀抗冲蚀磨损的能力，通常选择抗蚀材料：

1、硬度高的材料。

2、有耐酸蚀保护膜的材料。

3、屈服点高、稳定性好的材料。

4、疲劳强度高的材料。

对于电动高压球阀使用的材料，
通常采用热处理和表面硬化处理方法提高其抗挤压和耐冲蚀性能。

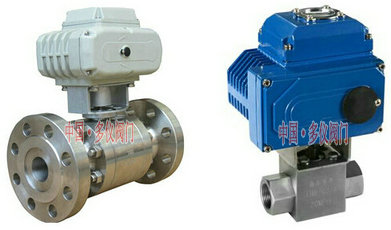

电动法兰高压球阀电动内螺纹高压球阀

电动高压球阀技术参数：

公称通径	DN15～DN300(mm)
公称压力	PN10.0、16.0、20.0、25.0MPa等
连接方式	法兰、螺纹、焊接
阀体形式	锻造阀体
电源电压	AC220V、AC380V、DC24（其他定制等）
动作范围	0～90度
阀芯结构	O型
适用介质	水、蒸汽、环保处理、腐蚀性介质等
阀体材质	A105、不锈钢304、316、316L等
控制方式	开关型、智能调节型（4-20mA）、整体型

电动高压球阀性能特点：

1、适用于两位切断、调节的场合。

3、密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。

3、可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。

6、流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

电动高压球阀结构图：

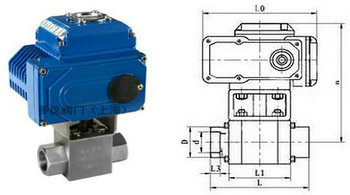

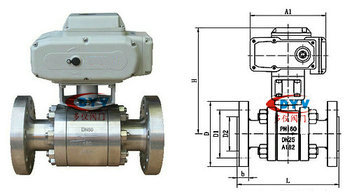

电动法兰高压球阀结构图电动内螺纹高压球阀结构图

电动高压球阀性能规范：

公称压力	10.0 16.0 20.0 25.0（Mpa）
动作时间	15-60秒（可定制）
流量特性	近似快开特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
控制方式	开关型，调节型
电源电压	AC220V、AC380V、DC24V等
防护级别	IP65、IP67，防爆等级：BT4/CT4
