电动低温蝶阀

电动低温蝶阀

  • 阀门型号:电动低温蝶阀
  • 通径规格:DN50~DN500
  • 结构形式:中线型、偏心
  • 阀体材质:不锈钢
  • 公称压力:PN6、PN10、PN16
  • 适用温度:-40~-196℃
  • 应用范围:液氦、液氢、液化天然气、液氮、液氧
  • 产品特点:可应用于低温介质,远程操作,安全可靠
电动低温蝶阀概述:

电动低温蝶阀主要适用于介质温度在-40℃~ -196℃等液氮(深冷)介质的低温工况中,为了保证低温蝶阀能在低温下安全可靠地运行,阀门零件在精加工前已进行深冷处理,阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果。电动低温蝶阀使用介质通常为液氦、液氢、液化天然气、液氮、液氧等低温流体。

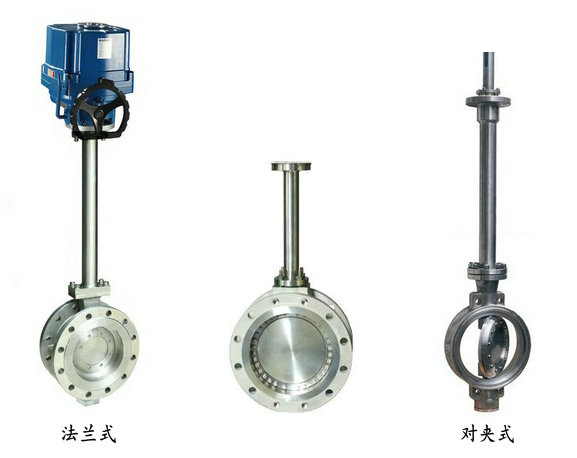

电动低温蝶阀结构图
电动低温蝶阀特点:

电动低温蝶阀承压件的材料能承受介质温度的变化而引起的膨胀、收缩,密封部位的结构在温度变化时不会产生永久的变形。伸长型上阀盖的采用接合阀轴两重密封,保证了密封填料在低温下的长期稳定性,因此被广泛使用于液化天然气与空分行业等深冷流体过程的控制。

电动低温蝶阀参数:


公称通径DN50~DN500(MM)
公称压力PN1.0、1.6MPa
连接方式对夹式、法兰
驱动形式电源驱动AC220V、AC380V、DC24V(其它特制)
适用温度-40℃~196℃
阀体材质CF8、CF8M、CF3M
密封材质PEFE、PPL、304、316
控制形式开关型(开关两位控制)、调节型(定位器4-20mA模拟量控制)

电动低温蝶阀可选功能:

 可选功能
防爆功能防爆等级:Exd II BT4
调节功能输入输出4-20mA、O- 5V.DC、0- 10V.DC
手动功能可装配手动装置,开阀、关阀功能

相关产品: 气动低温蝶阀    电动低温球阀    气动低温球阀
