气动阀门故障原因分析与排除解决方法

时间:2019-04-09 15:02:46   来源:多仪阀门   点击:0

气动阀门是近几年来使用量最为广大的阀门之一,它是一种借助空气压缩来控制阀门的设备,它的出现极大的方便了相关行业的工程作业,也为企业节省了很多能源成本。有用到气动阀的用户必须要了解其工作原理,以及正确的操作方法,才能准确无误的进行作业了。

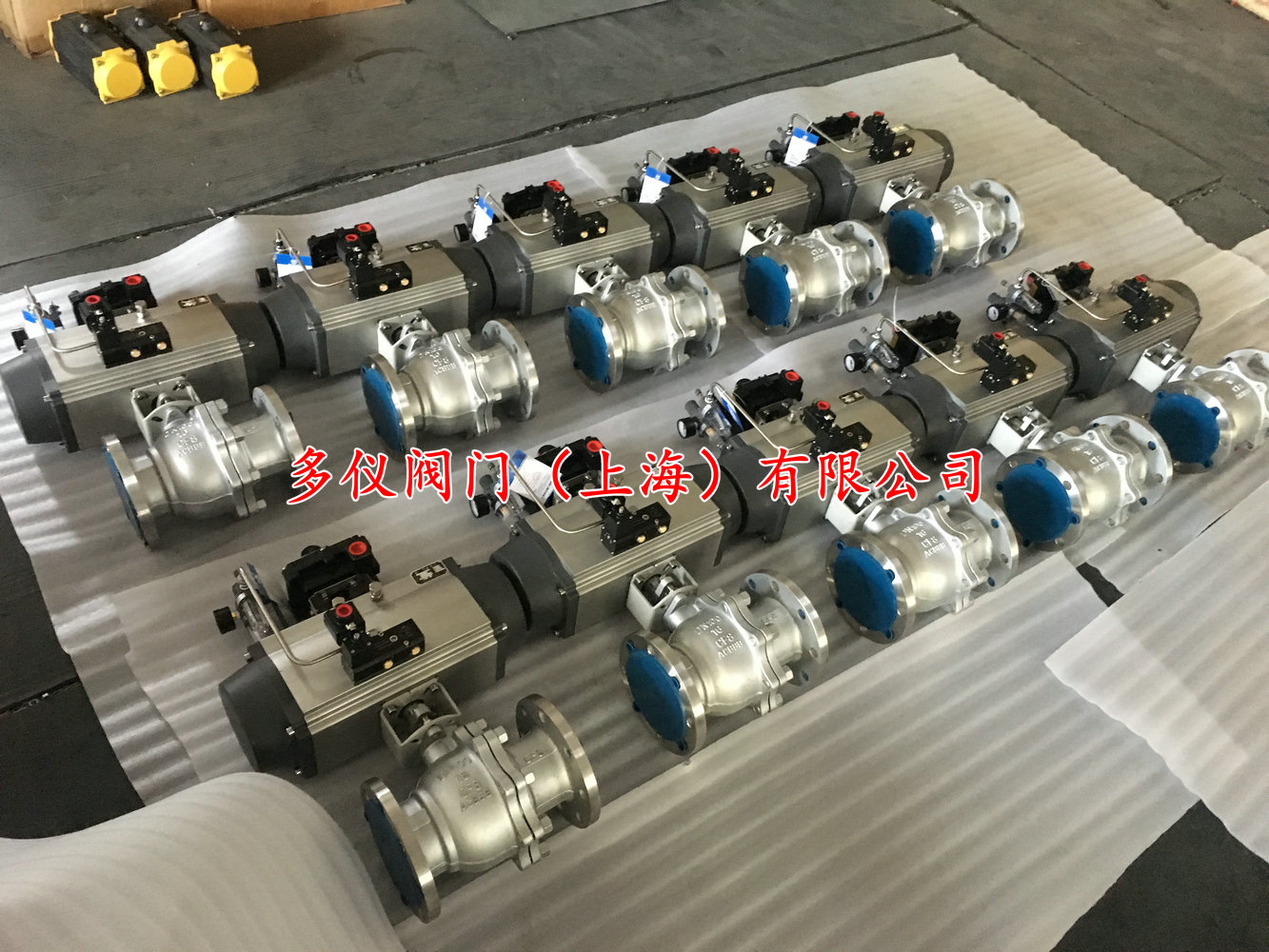

气动阀门

气动阀门工作原理:气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

气动阀门故障分析及故障解决方案:

故障分析
原因分析
排除故障
阀不动作
定位器有气源但没输出
定位器中放大器的恒节流孔堵塞
按一下清洗件旋钮进行清洗
压缩空气中有水份,聚积于放大器球阀处
用手推动滑阀动作数次,并应增加净化空气措施
有信号但仍无动作
阀芯与阀座卡死
拆卸重装
阀杆变形或折断
更换阀杆
阀芯脱落(销子断了),阀塞脱落
更换销子
执行机构故障
检查各接管连接是否正确,气源压力是否达标
阀的动作不稳定
气源、信号压力一定,但调节阀动作仍不稳定
定位器有毛病
重装定位器
输出管线漏气
紧固管线接头
执行机构开度太小,流体压力变化造成推力不足
加大气源压力
阀门摩擦力大
调整阀座压入间隙
阀震荡,有鸣声
调节阀接近全闭位置时的震动
调节阀选大了,常在小开度时使用
重新选取
介质流动方向与阀门关闭方向相同
重新安装
调节阀任何开度都震动
支撑不稳
加固支撑
附近有震动源
采取减振、除振措施
各连接处有磨损间隙
调整消除磨损间隙
阀的动作迟钝
阀杆往复行程动作迟钝
阀体内有泥浆或粘性大的介质,有堵塞或结焦现象
阀体内腔
密封填料硬化变质
更换填料
阀杆单方向动作迟钝
气室中的膜片破损
更换膜片
气室有漏气现象
紧固各连接处螺栓
阀的泄漏量太大
阀全闭时的泄漏量太大
套筒下面的密封垫损坏
换件
阀达不到全闭位置
介质压差太大,执行机构输出力不够
加大气源压力
阀体内有异物
清除异物
填料及连接处渗漏
密封填料渗漏
填料压盖没压紧
紧固连接螺栓
密封填料老化变质
更换填料
阀杆损坏
更换阀杆
阀体与上阀盖连接处渗漏
紧固螺栓松弛
重新紧固连接螺栓
密封垫损坏
更换密封垫

在机械操作中,气动阀门起着至关重要的作用,对它的使用不仅要技术过硬,同时质量关也要有保证,这就要求对气动阀门进行必要的维护与保养,而且阀门维护保需要以科学的态度对待,才能使阀门维护工作达到应有的效果和应用的目的。
