突面法兰和凹凸面法兰的区别和使用
时间：2019-05-27 10:14:22 来源：多仪阀门 点击：0次
法兰是用于两个设备之间的连接，又叫法兰凸缘盘或突缘，简称指的是密封面的形式，上面有孔眼，采用螺栓使两片法兰紧连，一般用于轴与轴之间的相互连接，也用于管端之间的连接；它是由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。不同压力的法兰厚度不同，它们使用的形式也就不同。

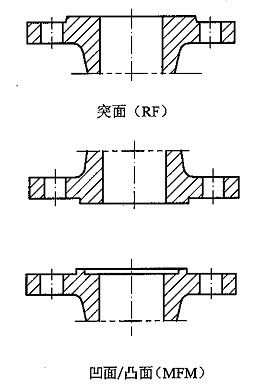

拿最常见的突面法兰和凹凸面法兰来说，在法兰连接中，凸面法兰需要配合凹面法兰，俗称的一公一母，而突面法兰应于突面法兰配合。总体来说，突面法兰也应该属于平面法兰的一种，代号为RF ， RF面只能与RF面链接。而凸面法兰的代号是M ，M面法兰需要跟FM面连接。 一个是凹FM(Female Male)的，另一个是凸M(Male)的配对使用的。M/FM面的受压比RF面的好。突面法兰和突面法兰配对使用的，代号是RF。两者对比图如下：
突面法兰在密封面与法兰螺栓连接面间角是45°，凹面法兰和凸面法兰的密封面与法兰螺栓连接面之间是90°角，也就是两面之间是垂直的。
而市场上用的比较多的是突面法兰，一般在2.5MPa以下都没什么问题。凹凸面法兰的价格更高一些，密封效果更好一些，所以适用的压力等级比较高，在做设计的时候，比较麻烦，比如提设备条件图的时候，就得注明是什么类型的法兰，然后在统计接管材料的时候，又是另外一种配对的法兰。
