电动笼式调节阀

电动笼式调节阀

  • 阀门型号:ZDLM
  • 通径规格:DN25~DN300mm
  • 结构形式:直通铸造球型阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN16、PN40、PN64
  • 适用温度:-17℃-450℃(具体见产品详情)
  • 应用范围:气体、液体、蒸汽等介质
  • 产品特点:不平衡力小,可调比大,振动小,互换性好
电动笼式调节阀概述:

电动笼式调节阀是一种压力平衡式调节阀,阀体内部采用套筒导向的先导式阀芯,阀芯上开有平衡孔,减小不平衡力,可调比大,振动小,互换性好,可适用于大部分单、双座阀的应用场合,但不适用于有颗粒及较脏污介质,是使用最为广泛的一种控制阀类型。

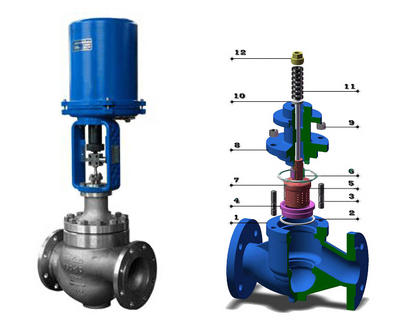

电动笼式调节阀结构
电动笼式调节阀特点:

电动笼式调节阀上开有窗口用于决定流量与流量特性,独特的对称多孔笼式阀瓣,更加有效的控制噪音及气蚀,不但适合更多要求苛刻的工况,更可量身定做各种流量系数,满足客户更家细致的工艺要求,广泛使用控制气体、液体、蒸汽等介质。

电动笼式调节阀参数:


阀体
形      式 直通铸造铁球型阀
公称通径 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式 压力平衡式阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动执行机构参数:

执行机构
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25 +70℃ 环境湿度:≤95%
